Produktion

Die Herstellung eines elektronischen Produkts umfasst immer die Montage von elektronischen Bauteilen auf einem Schaltungsträger. Die Verfahren zur Herstellung eines solchen Produkts können aufgrund der Anforderungen jedoch ganz unterschiedlich sein. Unsere Produktionstechniken sichern die Qualität Ihrer Produkte und halten deren Effizienz auf höchstem Niveau.

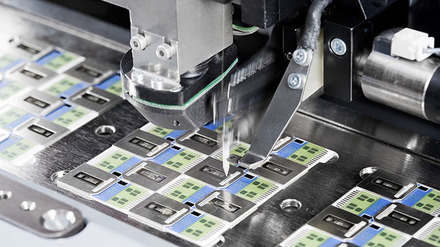

COB

ln der Chip-on-Board-Technologie werden Halbleiter direkt auf Leiterplatten und Aluminiumoxidsubstraten (Keramik) montiert. Offene beziehungsweise ungehauste Halbleiter (auch Dice genannt) werden mit Hilfe von Bestückautomaten (engl. die bonder) auf die Substrate bestückt.
Anschließend werden die Dice mittels Wirebond-Technologie elektrisch mit dem Schaltungsträger verbunden. Um die hochempfindlichen Drahtverbindungen zu schützen, werden diese mit einem Kunststoff-Verguss (engl. glob top) abgedeckt. Diese Prozesse erfordern absolut reine und staubfreie Arbeitsplätze. Die Arbeitsplätze an denen wir mit COB-Technologie produzieren, befinden sich daher alle im Reinraum.

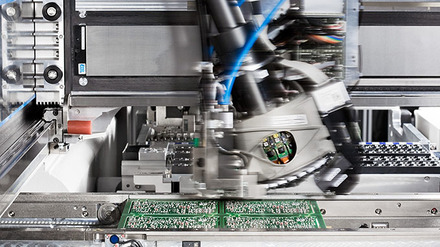

SMT

SMT steht für surface-mounted technology (Oberflächenmontagetechnik) und bezeichnet eine Technologie, bei der Bauelemente meist vollautomatisch mittels spezieller Bestückungsautomaten unmittelbar auf der Leiterplattenoberfläche montiert werden.
Im Vergleich zur THT-Durchsteckmontage ermöglicht dieses Verfahren, Leiterplatten sehr dicht und beidseitig zu bestücken. So lassen sich kleinere Leiterplatten verwenden und damit besonders kompakte und kostengünstige Produkte fertigen. Bei der Turck Beierfeld GmbH stehen für kleinere und mittlere Losgrößen SMT-Maschinen als Einzelarbeitsplatz. Für hohe Stückzahlen nutzen wir einer kompletten SMT-Fertigungslinie einschließlich THT-Bestückung, Funktionsprüfung und Vereinzelung mit dem automatischen Einlegen in eine Pendelverpackung. Zur Qualitätssicherung kommen automatische optische Inspektionsgeräte (AOI) und auch Röntgengeräte (AXI) zum Einsatz.

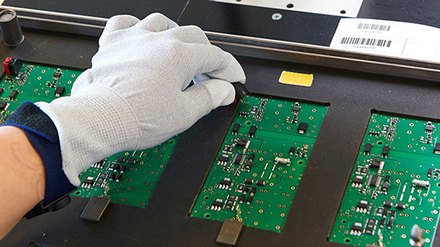

THT

Die Durchstecktechnik (engl. through-hole technology – THT) ist die klassische Leiterplatten-Bestückungstechnik. THT bezeichnet die Montage und das Löten von bedrahteten Bauelementen. Diese Bestückung erfolgt manuell und wird teilweise durch Lichtzeiger unterstützt.
Anschließend werden die Bauelemente durch Löten (konventionelles Handlöten, Wellen- oder Selektivlöten) mit der Leiterplatte verbunden. Einseitig SMD-bestückte Leiterplatten oder zweiseitig bestückte und einseitig geklebte Baugruppen können ebenfalls wellengelötet werden. Mischbestückte Baugruppen lassen sich bei passender Konstruktion selektiv Löten. Nach dem Lötprozess können Baugruppen auch einer automatischen optischen Prüfung (AOI) unterzogen werden.

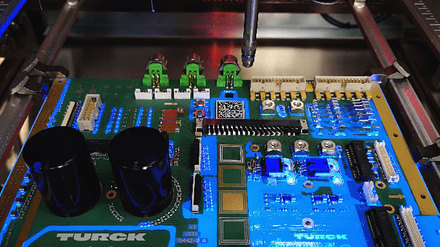

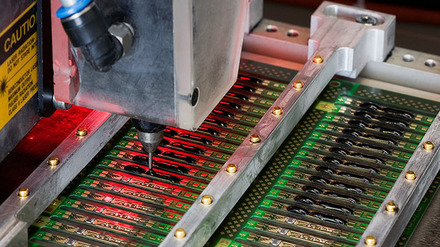

Beschichten

Um Bauelemente und Baugruppen vor Umwelteinflüssen zu schützen, setzen wir unterschiedliche Verfahren ein. Neben dem Lackieren (man unterscheidet selektives und vollflächiges Lackieren) vergießen und verkleben wir Produkte oder Bauteile.
In Beierfeld findet das Lackieren von Hand in Spritzkabinen statt. Selektiv lackiert wird in einer Lackieranlage mit Wärmetunnel und in einer Tauchlackieranlage. Vergossen werden unsere Produkte in Anlagen für Gießharze oder Hartschaum. Verklebt werden Bauelemente, um ihre mechanische Stabilität zu erhöhen. Auch dieser Prozess wird von Hand oder maschinell von Dosierrobotern durchgeführt. Die Details dazu werden immer mit dem Kunden abgestimmt.

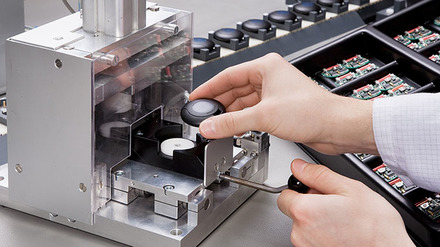

Systemmontage

Die Systemmontage wird je nach Produkt und Kundenwunsch individuell durchgeführt. Sie kann je nach Absprache folgende Prozesse umfassen:

  • Nutzentrennen
  • Schrauben
  • Kleben
  • Löten von Kabeln
  • Einbau in ein Gehäuse
  • Funktions- und Hochspannungsprüfung
  • Etikettieren
  • Lasern und/oder Bedrucken von Gehäusen
  • Kennzeichnen
  • Verpacken

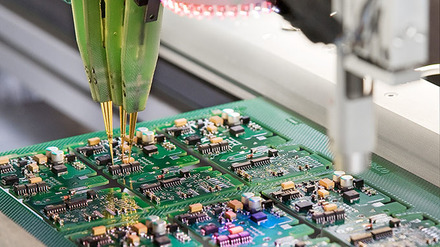

Produktspezifisches Testmanagement

Im produktspezifischen Testmanagement werden unsere Produkte auf "Herz und Nieren" getestet. Speziell entwickelte und darauf adaptierte Prüfsysteme gleichen Geräte ab, überprüfen Systemkonfiguration sowie Programmierung, Parametrierung, Betriebsspannung oder Hochspannung – je nach individuellem Wunsch unserer Kunden.
