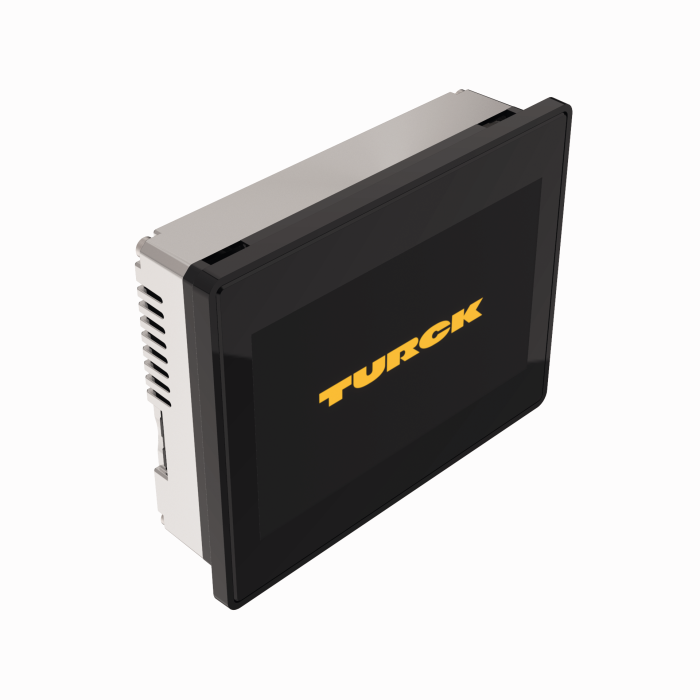

Produkt TX707-P3CV01

Zoom

TX700 HMI / PLC Serie

7” Display - CODESYS V3 PLC mit TARGET & WEB VISU

Hochwertiges Metallgehäuse und Glas Front mit kapazitivem Touch

Bestellnummer: 100002030

7” Widescreen TFT Farbdisplay
LED Hintergrundbeleuchtung
800x480 Pixel Auflösung
16M Farben
Kapazitiver Touchscreen mit Glas Front

3 RJ45 Ethernet Port mit 10/100 Mbit
1 Serielle Schnittstelle (RS232, RS485, RS422)
2 USB Host Ports
1 SD Karten Steckplatz

Hide All Open All

Spezifikation
Download
Zubehör
CAD

Allgemeine Daten

EAN	4047101456370
eCl@ss-Code (V5.1.4):	27242302 -/- Grafik-Panel (Anzeige- u. Bedienkomponente)
Warentarifnummer / Zolltarifnummer	85371091200
Ursprungsland	IT
Gewicht	1560 g

Technische Daten

Produktfamilie	TX700
Gerätetyp	Cloud Gateway, Steuerung und HMI
Schutzart	IP66 frontseitig, IP20 rückseitig
Schnittstelle	RS232, RS485, 3 x RJ45
Funkschnittstelle	Optional erweiterbar
Feldbus Master	PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, SAE J1939, EtherCAT
Feldbus Slave	Modbus TCP, Modbus RTU
Programmierung	CODESYS V3

Datenblätter

deutsch	1720 KB
englisch	1718 KB
französisch	1720 KB
spanisch	1721 KB
tschechisch	1721 KB
niederländisch	1718 KB
rumänisch	1719 KB
russisch	1745 KB
polnisch	1721 KB
chinesisch	1754 KB
türkisch	1721 KB

Handbuch

TX700 Betriebsanleitung	2050 KB
PROFINET Controller/-Device in CODESYS v3	2300 KB

Herstellererklärung

EU-Konformitätserklärung	299 KB

Konfigurationsdatei

CODESYS Package TX HMI/PLCs (für CODESYS v3.5.18.30 oder höher)	8197 KB
CODESYS Package TX HMI/PLCs (für CODESYS v3.5.16.30 oder höher)	6826 KB
CODESYS Package TX HMI/PLCs (für CODESYS v3.5.14.10 oder höher)	130874 KB
GSDML-Dateien	11 KB
EDS-Dateien	6 KB

Konfigurationssoftware

Codesys Software 3.5.18.3	1465476 KB
Codesys Software 3.5.16.3	1344878 KB
Turck Automation Suite TAS

Kurzbetriebsanleitung

Kurzbetriebsanleitung	2256 KB

Produktübersicht

TX - HMI Bediengeräte, PLC und IIoT Edge Controller	5082 KB

Zulassung/Erklärung

IECEx	534 KB
ATEX	256 KB
DNV GL	73 KB
LR	614 KB

Montagezubehör

	TX-IO-XX03 Plug-In I/O-Modul - 20 DI, 12 DO, 4 AI (U / I / RTD / TC), 4 AO (U / I)	6828201
	TX-IO-DX06 Plug-In I/O-Modul - 8 DI, 6 DO, 1 Relais Output (NO)	6828203
	TX-CAN Plug-In Schnittstelle für CANopen, 9-poliger SUB-D Stecker	6828210
	TX-RS485 Plug-In Schnittstelle für RS485 / RS422, 9-polige SUB-D Kupplung	100002598
	TX-RS232 Plug-In Schnittstelle für RS232, 9-polige SUB-D Kupplung	100002599

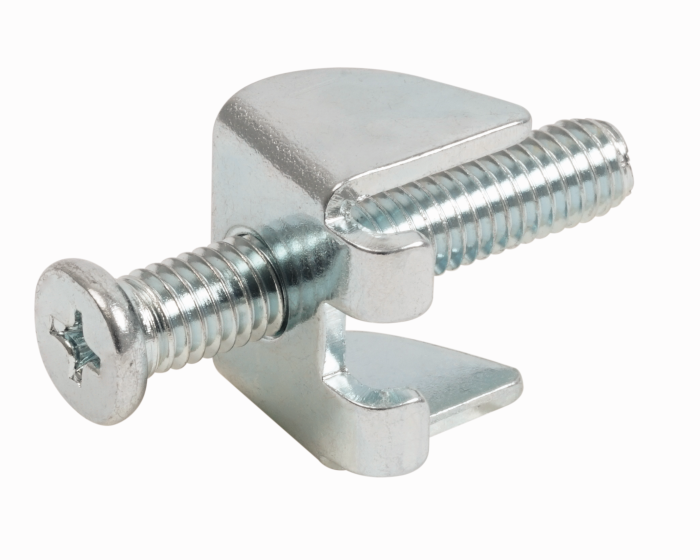

	TX700-MOUNT-07 TX700 Montagehalter und Spannungsversorgungssteckverbinder für 5” - 7” Geräte	100003188
	TX-LTE-WLAN Plug-In LTE- und WLAN-Modem mit LTE/UMTS/GSM, Wi-Fi und GNSS	100025179

Funktionszubehör

	TX-PSC Stecker Spannungsversorgung TX HMI Geräte	100002938

Anschlusszubehör - Netzwerk

	RJ45S-RJ45S-4422-2M	6635218
