Winkelmessung an einer Feldspritze

Berührungslose Drehgeber erhöhen die Ausfallsicherheit von Feldspritzen dank hoher Schock- und Vibrationsbeständigkeit

Beim Ausbringen von Pflanzenschutzmitteln müssen die Sprüharme von Feldspritzen stets im richtigen Winkel stehen. Um die Sprüharme dynamisch und störungsfrei bewegen zu können, erfassen Winkelsensoren beim Ausklappen permanent die Ausstellwinkel. Da das Feld nur über einen kurzen Zeitraum gespritzt werden kann, ist eine ständige Verfügbarkeit der Maschine besonders wichtig.

Ihre Vorteile

  • Berührungslose Drehgeber für verschleißfreie und ausfallsichere Positionserfassung der Sprühgestänge
  • Extrem kompaktes Gehäuse und magnetfreies Wirkprinzip ermöglichen den Einbau in beengten Stahlkonstruktionen
  • Hohe elektromagnetische Veträglichkeit garantiert eine kontinuierlich störungsfreie Funktion

Berührungslose und verschleißfreie Winkelmessung

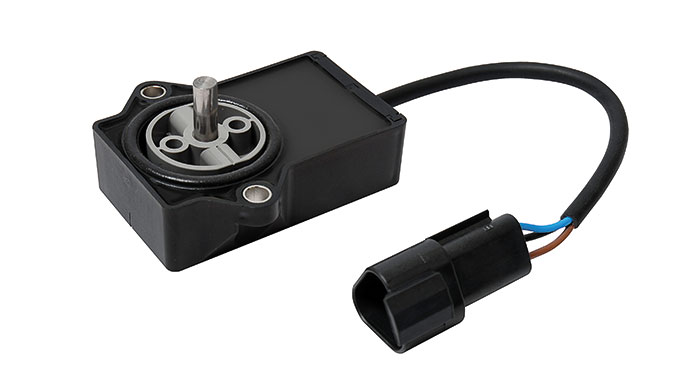

Die berührungslosen Drehgeber RI360P1-QR20 arbeiten völlig verschleißfrei. Durch den Abstand zwischen Sensor und Positionsgeber ist eine exakte Winkelerfassung, selbst bei hohen Schock- und Vibrationsbelastungen, ausfallsicher gewährleistet. Der Drehgeber bietet zudem eine besonders hohe EMV-Störfestigkeit und ist vor leitungsgeführten Störungen, dem sogenannten Load-Dump, geschützt. Auch gegen Salzsprühnebel, schnelle Temperaturwechsel sowie Diesel und Kerosin ist das Gerät gewappnet.

Dank der magnetfreien induktiven Wirkungsweise ist eine Montage des IP68/69K-Drehgebers auch innerhalb des Metallgehäuses der Lenkachse möglich. Auf diese Weise gelingt dem Maschinenbediener ein kontrolliertes und spurgenaues Wendemanöver auf dem Feld.

Der Turck-Winkelsensor QR20 ist das Ergebnis aus langjährigem Branchen-Know-how und der Zusammenarbeit mit führenden Landmaschinenherstellern.

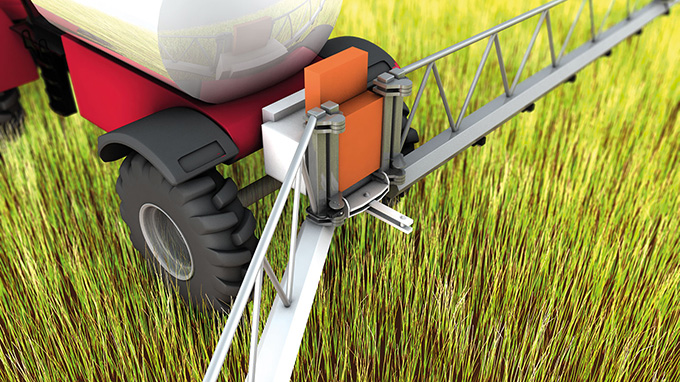

  • Der berührungslose Winkelsensor misst die Position des Spritzgestänges

  • Turck QR20: Robuste und verschleißfreie Positionserfassung in IP68/69K

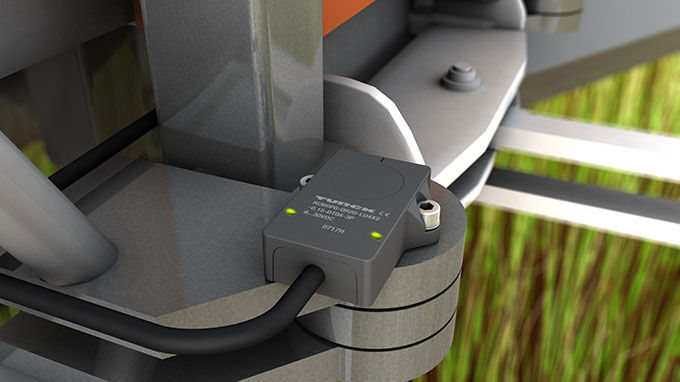

  • Induktiver Winkelsensor QR20 für die präzise Erfassung des Winkels der Sprüharme
