Produkt LI500P0-Q25LM0-LIU5X3-H1151

Zoom
Zoom

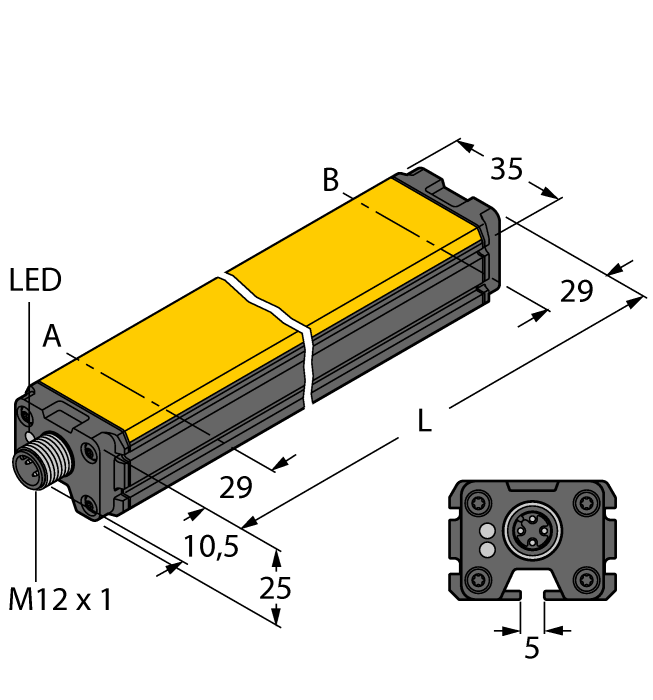

Induktiver Linearwegsensor

Bestellnummer: 1590005

Quader, Aluminium / Kunststoff
Vielseitige Montagemöglichkeiten

Messbereichs‐Anzeige über LED
Unempfindlichkeit gegenüber elektromagnetischen Störfeldern
Extrem kurze Blindzonen
Auflösung 12 Bit

4‐Draht, 15...30 VDC
Analogausgang
Messbereich programmierbar
0...10 V und 4...20 mA
Steckverbinder, M12 x 1, 5-polig

Hide All Open All

Spezifikation
Download
Zubehör
CAD

Allgemeine Daten

EAN	4047101227260
eCl@ss-Code (V5.1.4):	27270702 -/- ind. Wegsensoren
Warentarifnummer / Zolltarifnummer	90318020000
Ursprungsland	DE
Gewicht	746 g

Technische Daten

Bauform	Profil
Messprinzip	Induktiv
Messbereich	500 mm [19.69 in]
Betriebsspannung	15…30 VDC
Ausgangsfunktion	Analogausgang
Spannungsausgang	0…10 V
Stromausgang	4…20 mA
Elektrischer Anschluss	Steckverbinder, M12 x 1
Gehäusewerkstoff	Aluminium/Kunststoff, PA6-GF30, eloxiert
Umgebungstemperatur	-25…+70 °C
Schutzart	IP67

Datenblätter

deutsch	1357 KB
englisch	1357 KB
französisch	1357 KB
spanisch	2018 KB
tschechisch	1358 KB
niederländisch	1357 KB
rumänisch	1357 KB
russisch	1363 KB
polnisch	1358 KB
türkisch	1358 KB

CAD-Datei

2D (DWG)	61 KB
3D-1 (STP)	105 KB

Zulassung/Erklärung

CE	86 KB

Montagezubehör

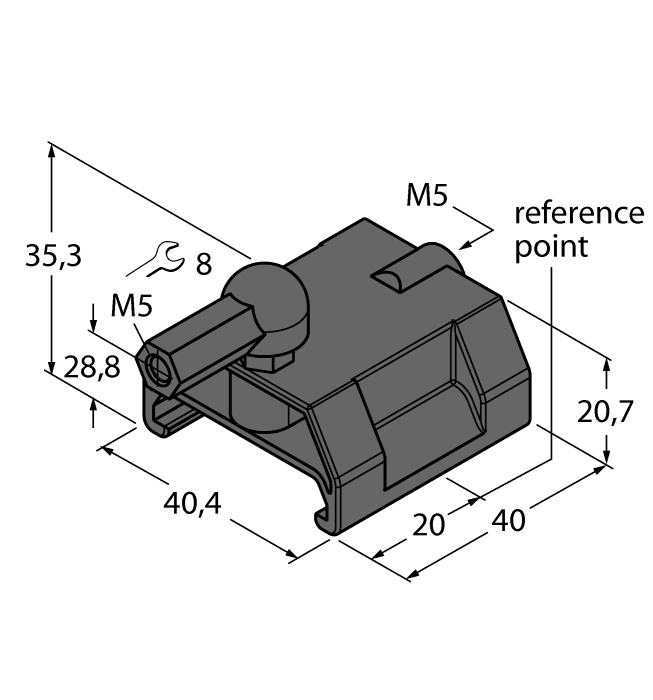

6901041	P1-LI-Q25L	Geführter Positionsgeber für Linearwegsensoren LI-Q25L, wird in die Nut des Sensors geführt

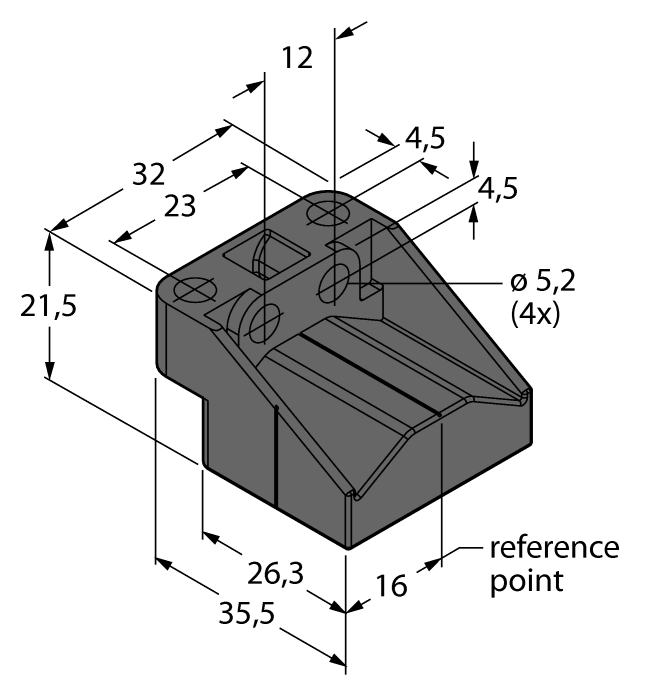

6901042	P2-LI-Q25L	Freier Positionsgeber für Linearwegsensoren LI-Q25L; der Nennabstand zum Sensor beträgt 1,5 mm; Kopplung mit dem Linearwegsensor bei einem Abstand bis zu 5 mm oder einem Querversatz bis 4 mm.

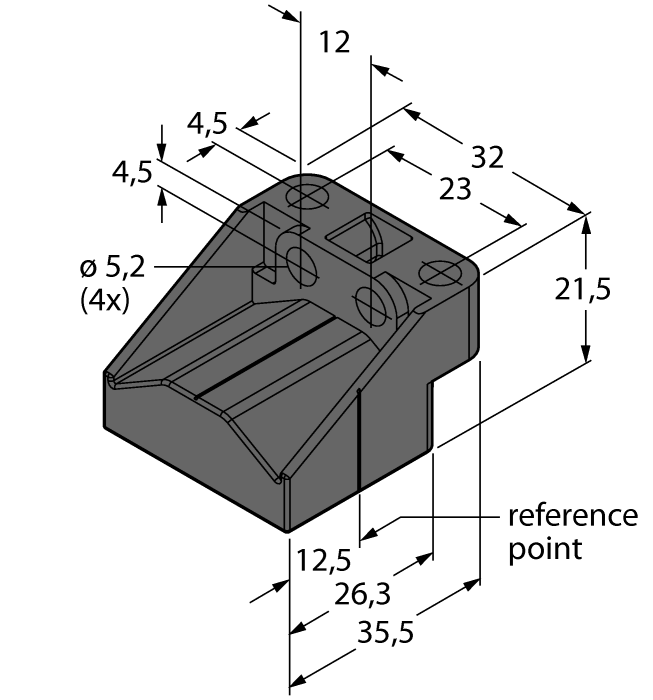

6901044	P3-LI-Q25L	Freier Positionsgeber für Linearwegsensoren Li-Q25L, um 90° versetzt verwendbar; der Nennabstand zum Sensor beträgt 1,5 mm; Kopplung mit dem Linearwegsensor bei einem Abstand bis zu 5 mm oder einem Querversatz bis 4 mm

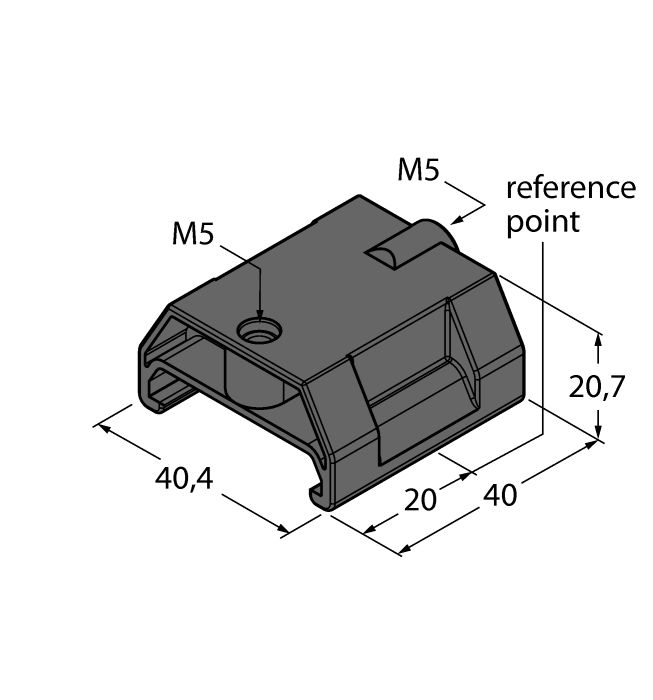

6901087	P7-LI-Q25L	Geführter Positionsgeber für Linearwegsensoren LI-Q25L, ohne Kugelgelenk

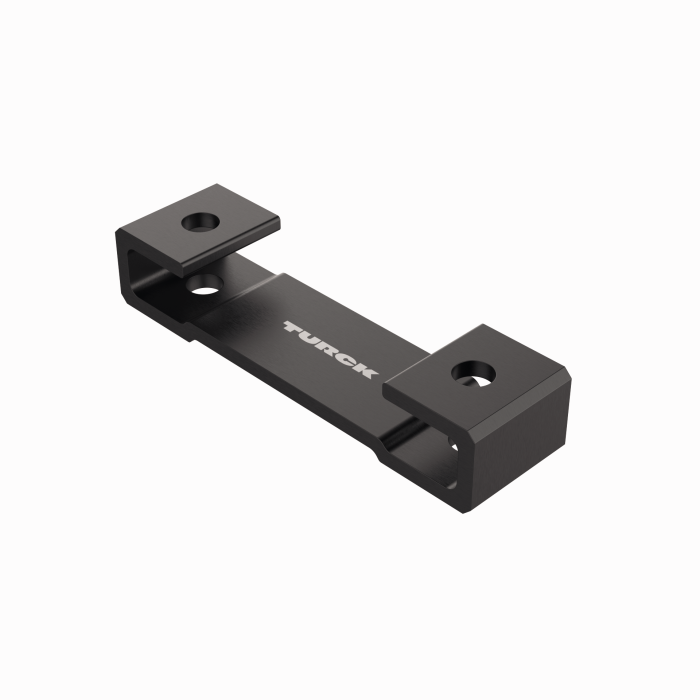

6901045	M1-Q25L	Montagefuß für Linearwegsensoren LI-Q25L; Material Aluminium; 2 Stück pro Beutel

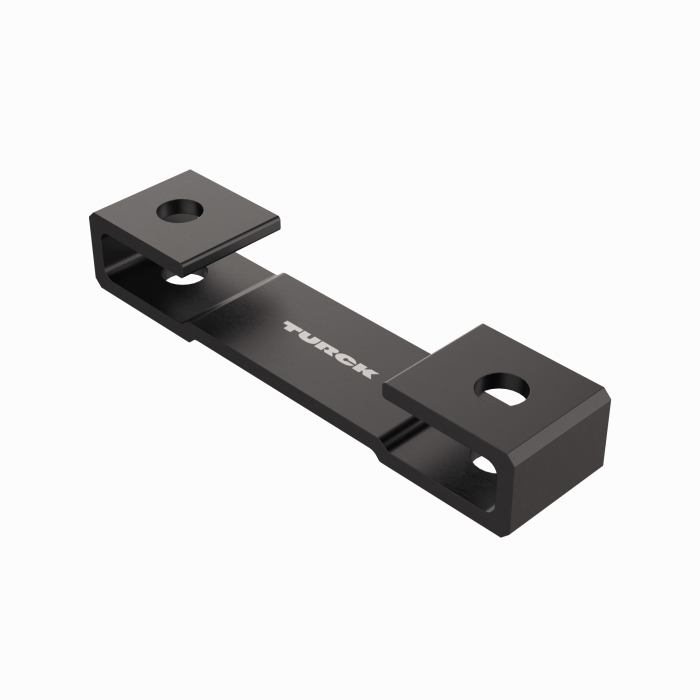

6901046	M2-Q25L	Montagefuß für Linearwegsensoren LI-Q25L; Material Aluminium; 2 Stück pro Beutel
6901048	M4-Q25L	Montagewinkel und Nutstein für Linearwegsensoren LI-Q25L; Material: Edelstahl; 2 Stück pro Beutel
6901025	MN-M4-Q25	Nutstein mit M4-Gewinde für rückseitiges Sensorprofil beim Linearwegsensor LI-Q25L; Material: St verzinkt; 10 Stück pro Beutel
6901057	AB-M5	Axialgelenk für geführte Positionsgeber
6901058	ABVA-M5	Axialgelenk für geführte Positionsgeber; Material: Edelstahl

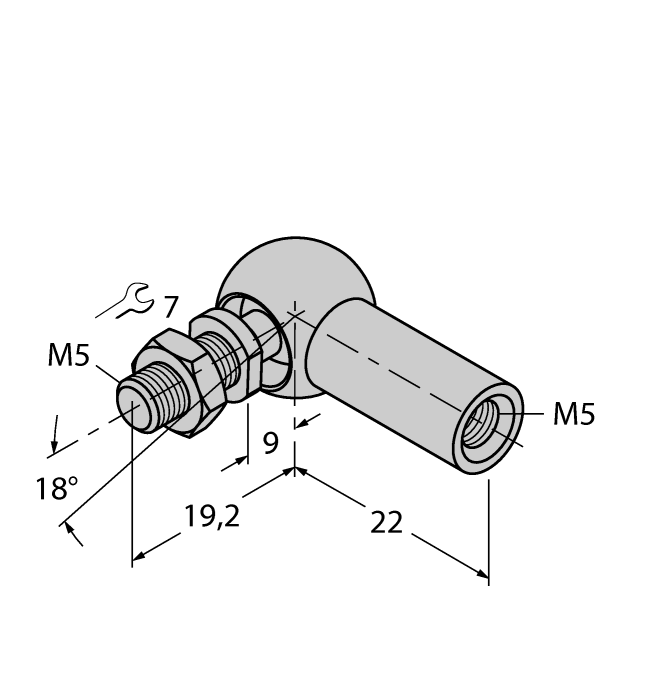

6901059	RBVA-M5	Winkelgelenk für geführte Positionsgeber; Material: Edelstahl

Funktionszubehör

6967114	TX1-Q20L60	Teach-Adapter u. a. für induktive Drehgeber, Linearweg-, Winkel-, Ultraschall- und kapazitive Sensoren
