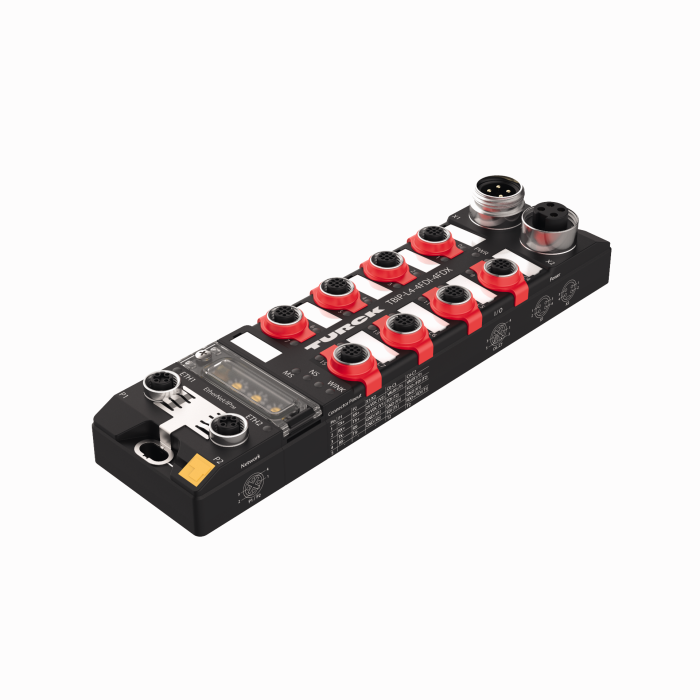

Produkt TBIP-L4-4FDI-4FDX
Blockmodul für EtherNet/IP und CIP-Safety
sichere digitale Ein- und Ausgänge
Bestellnummer: 100001827- EtherNet/IP Device
- Integrierter Ethernet Switch
- 10 Mbps / 100 Mbps supported
- 2x M12, 4-pol, D-coded, Ethernet-Feldbusverbindung
- Glasfaserverstärktes Gehäuse
- Schock- und schwingungsgeprüft
- Vollvergossene Modulelektronik
- Schutzart IP65/IP67/IP69K
- 4-polige 7/8’’ Steckverbinder zur Spannungsversorgung
- ATEX Zone 2/22
- CCC-Ex
- Vier sichere digitale SIL3-Eingänge
- Vier sichere konfigurierbare digitale Ein- oder Ausgänge SIL3

Allgemeine Daten
EAN | 4047101453638 |
eCl@ss-Code (V5.1.4): | 27250302 -/- Digitales I/O Modul (Dezentrale Peripherie) |
Warentarifnummer / Zolltarifnummer | 85176200000 |
Ursprungsland | DE |
Gewicht | 650 g |
Technische Daten
Netzwerkprotokoll | CIP safety via EtherNet/IP |
Signalart | Fehlersichere Eingänge, Fehlersichere Ein- und Ausgänge |
Anschlusstechnik Signal | M12 |
Gerätetyp | I/O-Modul, Kompaktstation |
Übertragungsrate Feldbus | 10/100 Mbit/s |
Anschlusstechnik Feldbus | 2 x M12, 4-polig, D-codiert |
Umgebungstemperatur | -40…+70 °C |
Schutzart | IP65/IP67/IP69K |
Zulassungen | ATEX Zone 2/22, cULus, IECEx, CCC |
Datenblätter
deutsch | 473 KB |
englisch | 471 KB |
französisch | 473 KB |
spanisch | 459 KB |
tschechisch | 474 KB |
niederländisch | 473 KB |
rumänisch | 472 KB |
russisch | 334 KB |
polnisch | 474 KB |
chinesisch | 554 KB |
türkisch | 472 KB |
EPLAN Electric P8
Gesamtkatalog
Handbuch
TBIP-Lx-4FDI-4FDO Anwenderhandbuch | 7813 KB |
Installation und Lizenzierung | 904 KB |
TBIP Sicherheitshandbuch | 2483 KB |
Herstellererklärung
Konfigurationsdatei
Konfigurationssoftware
Kurzbetriebsanleitung
Produktflyer
Zulassung
Montagezubehör
![]() |
TB-SG-L
Schutzgehäuse für TBEN-L und TBIL-M Block I/O-Module für den Einsatz in ATEX Zone 2/22 |
100014865 |
Anschlusszubehör - Spannungsversorgung
![]() |
RKM43-2-RSM43
Spannungsversorgungsleitung, 7/8″-Kupplung, gerade, 4-polig auf 7/8″-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
6914313 |
![]() |
RSM RKM 40-2M
Spannungsversorgungsleitung, 7/8”-Stecker, gerade, 4-polig auf 7/8”-Kupplung, gerade, 4-polig, Leitungslänge: 2m, Mantelmaterial: PVC, gelb; andere Leitungslängen und Ausführungen lieferbar, siehe www.turck.com |
U2280-0 |
Anschlusszubehör - I/O
![]() |
RKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629805 |
![]() |
WKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629810 |
![]() |
RKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625612 |
![]() |
WKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625644 |
Anschlusszubehör - Netzwerk
![]() |
RSSD-RJ45S-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635170 |
![]() |
RSSD-RJ45S-4422-7M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635579 |
![]() |
RSSD-RJ45S-4422-8M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635538 |
![]() |
RSSD-RSSD-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635150 |
![]() |
RSSD RSSD 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-02482 |
![]() |
RSSD RJ45 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-08880 |
