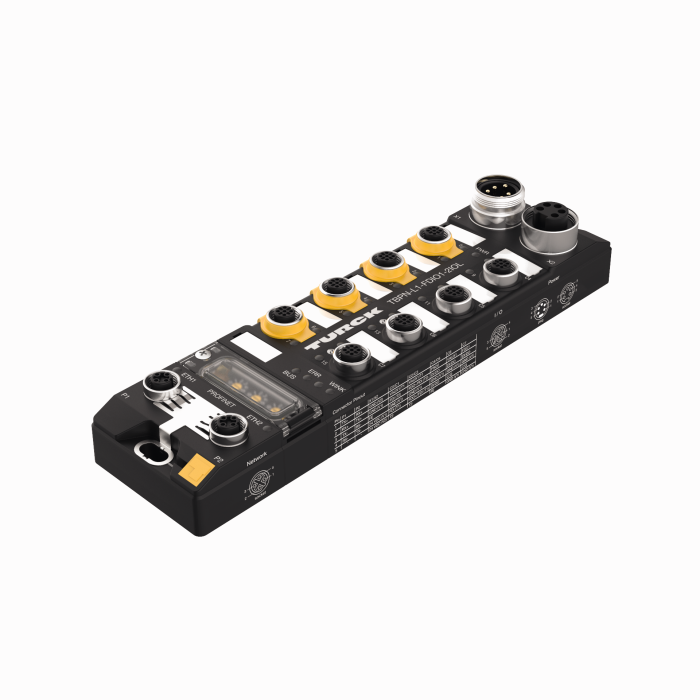

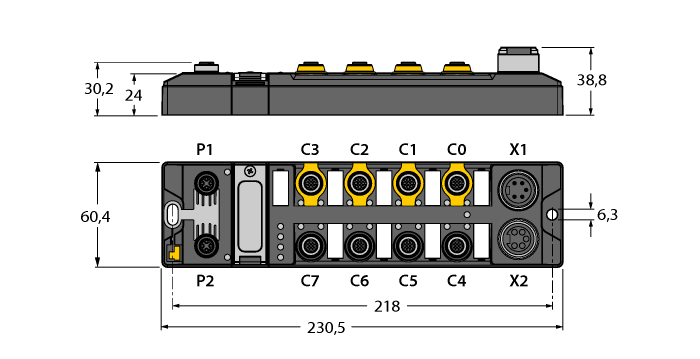

Produkt TBPN-L1-FDIO1-2IOL
Blockmodul für PROFIsafe / PROFINET Block-I/O-Modul
sichere digitale Ein- und Ausgänge, standard universelle digitale Kanäle, IO-Link Master Ports
Bestellnummer: 6814053- PROFINET Device
- Integrierter Ethernet Switch
- 100 Mbps supported
- 2x M12, 4-pol, D-kodiert, Ethernet-Feldbusverbindung
- Glasfaserverstärktes Gehäuse
- Schock- und schwingungsgeprüft
- Vollvergossene Modulelektronik
- Schutzart IP65/IP67/IP69K
- 5-polige 7/8’’ Steckverbinder zur Spannungsversorgung
- ATEX Zone 2/22
- CCC-Ex
- Zwei sichere digitale SIL3-Eingänge
- Zwei sichere digitale SIL3-Kanäle als FDI oder FDO (PP, PM)
- Vier sichere digitale SIL3 FDI-Kanäle
- Zwei IO-Link Master V1.1 Steckplätze
Allgemeine Daten
| EAN | 4047101354010 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Digitales I/O Modul (Dezentrale Peripherie) |
| Warentarifnummer / Zolltarifnummer | 85176200000 |
| Ursprungsland | DE |
| Gewicht | 640 g |
Technische Daten
| Netzwerkprotokoll | PROFIsafe via PROFINET |
| Signalart | Fehlersichere Eingänge, Fehlersichere Ein- und Ausgänge, Digitaler Ein-/Ausgang, IO-Link |
| Anschlusstechnik Signal | M12 |
| Gerätetyp | I/O-Modul, Kompaktstation |
| Übertragungsrate Feldbus | 100 Mbit/s |
| Anschlusstechnik Feldbus | 2 x M12, 4-polig, D-codiert |
| Umgebungstemperatur | -40…+70 °C |
| Schutzart | IP65/IP67/IP69K |
| Zulassungen | ATEX Zone 2/22, cULus, IECEx, CCC |
Datenblätter
| deutsch | 586 KB |
| englisch | 584 KB |
| französisch | 586 KB |
| spanisch | 573 KB |
| tschechisch | 587 KB |
| niederländisch | 585 KB |
| rumänisch | 586 KB |
| russisch | 452 KB |
| polnisch | 588 KB |
| chinesisch | 669 KB |
| türkisch | 586 KB |
CAD-Datei
EPLAN Electric P8
Gesamtkatalog
Handbuch
| TBPN Anwenderhandbuch | 7316 KB |
| Getting Started, Einrichtung TBPN ins TIA Portal | 1991 KB |
| Installation und Lizenzierung | 904 KB |
| TBPN Sicherheitshandbuch | 2583 KB |
| Handbuch (IT) | 2030 KB |
Herstellererklärung
Konfigurationsdatei
Konfigurationssoftware
Kurzbetriebsanleitung
Produktflyer
Zulassung
Montagezubehör
|
TB-SG-L
Schutzgehäuse für TBEN-L und TBIL-M Block I/O-Module für den Einsatz in ATEX Zone 2/22 |
100014865 |
Anschlusszubehör - Spannungsversorgung
|
RKM52-2-RSM52
Spannungsversorgungsleitung, 7/8”-Kupplung, gerade, 4-polig + PE auf 7/8”-Stecker, gerade, 4-polig + PE, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
6914150 |
|
WKM52-2-WSM52
Spannungsversorgungsleitung, 7/8”-Kupplung, gewinkelt, 4-polig + PE auf 7/8”-Stecker, gewinkelt, 4-polig + PE, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
6604801 |
Anschlusszubehör - I/O
|

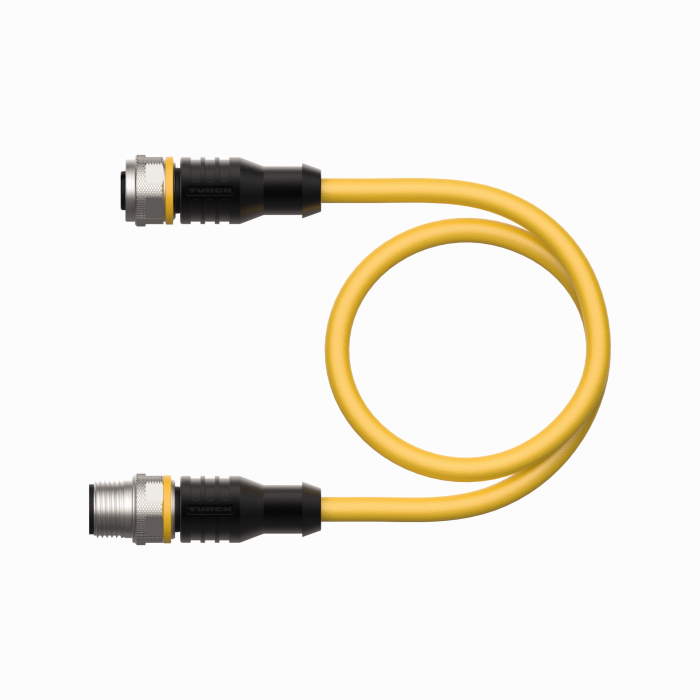

RKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 4-polig auf M12-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 4-polig auf M12-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 3-polig; M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 3-polig auf M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PUR, schwarz |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 0,3 m, Mantelmaterial: PVC, schwarz |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PVC, schwarz |
6628199 |
Anschlusszubehör - Netzwerk
|
RSSD-RJ45S-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635538 |
|
RSSD-RSSD-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635150 |
|
RSSD RSSD 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-02482 |
|
RSSD RJ45 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-08880 |
