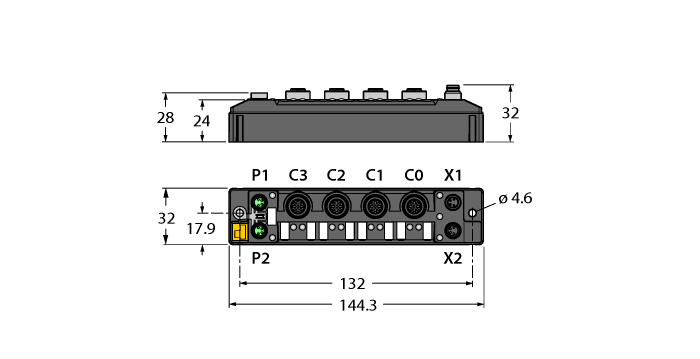

Produkt TBEN-S2-2COM-4DXP

Zoom
Zoom

Kompaktes Multiprotokoll-I/O-Modul für Ethernet

2 konfigurierbare serielle Schnittstellen und 4 universelle digitale Kanäle

Bestellnummer: 6814031

PROFINET Device, EtherNet/IP Device, Modbus TCP Server, CC-Link IE Field Basic
Integrierter Ethernet-Switch
Unterstützt 10 Mbps / 100 Mbps
2x M8, 4-pol, Ethernet-Feldbusverbindung
PROFINET S2 Systemredundanz

Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K

4-poliger M8 Steckverbinder zur Spannungsversorgung
Galvanisch isolierte Spannungsgruppen

ATEX Zone 2/22
CCC-Ex

Eingangsdiagnose gruppenweise

Max. 0.5A pro Ausgang
Ausgangsdiagnose pro Kanal

Zwei frei wählbarer digitale Kanäle pro Steckplatz

Zwei serielle Schnittstellen wählbar als RS485 oder RS232
Pro serielle Schnittstelle bis zu acht integrierte Modbus RTU Slaves
Vier frei wählbare digitale Kanäle als Ein- oder Ausgang

ARGEE programmierbar

Hide All Open All

Spezifikation
Download
Zubehör
CAD

Allgemeine Daten

EAN	4047101310269
eCl@ss-Code (V5.1.4):	27250302 -/- Digitales I/O Modul (Dezentrale Peripherie)
Warentarifnummer / Zolltarifnummer	85176200000
Ursprungsland	DE
Gewicht	217 g

Technische Daten

Netzwerkprotokoll	Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic
Signalart	RS232, RS485, Digitaler Eingang, Digitaler Ausgang, Digitaler Ein-/Ausgang
Anschlusstechnik Signal	M12
Gerätetyp	I/O-Modul, Kompaktstation, Field Logic Controller (ARGEE)
Übertragungsrate Feldbus	10/100 Mbit/s
Anschlusstechnik Feldbus	2 x M8, 4-polig
Umgebungstemperatur	-40…+70 °C
Schutzart	IP65/IP67/IP69K
Zulassungen	ATEX Zone 2/22, cULus, IECEx, CCC

Datenblätter

deutsch	457 KB
englisch	455 KB
französisch	457 KB
spanisch	442 KB
tschechisch	457 KB
niederländisch	456 KB
rumänisch	456 KB
russisch	323 KB
polnisch	458 KB
chinesisch	553 KB
türkisch	458 KB

Betriebsanleitung

TBEN-S2-2COM – Betriebsanleitung	6788 KB

Gesamtkatalog

Produkte für die Fabrikautomation	28207 KB

Herstellererklärung

EU- & UK-Konformitätserklärung	242 KB
EU- & UK-Konformitätserklärung nach ATEX	120 KB

Konfigurationsdatei

EDS-Dateien und Catalog-Dateien	6877 KB
GSDML-Datei	927 KB

Konfigurationssoftware

Turck Automation Suite TAS

Kurzbetriebsanleitung

Hinweise zum Einsatz in Ex-Zone 2 und 22	421 KB

Produktübersicht

TBEN-S Produktfamilie	791 KB

Produktflyer

Multiprotokoll I/O Systeme für Ethernet	493 KB

Technologieflyer

FLC - Field Logic Controller (ARGEE programmierbar)	1817 KB

Zubehörliste

Zubehörliste TBEN-S	4728 KB

Zulassung

TÜV 20 ATEX 264795 X	533 KB
IECEx TUN 20.0010X	819 KB

Montagezubehör

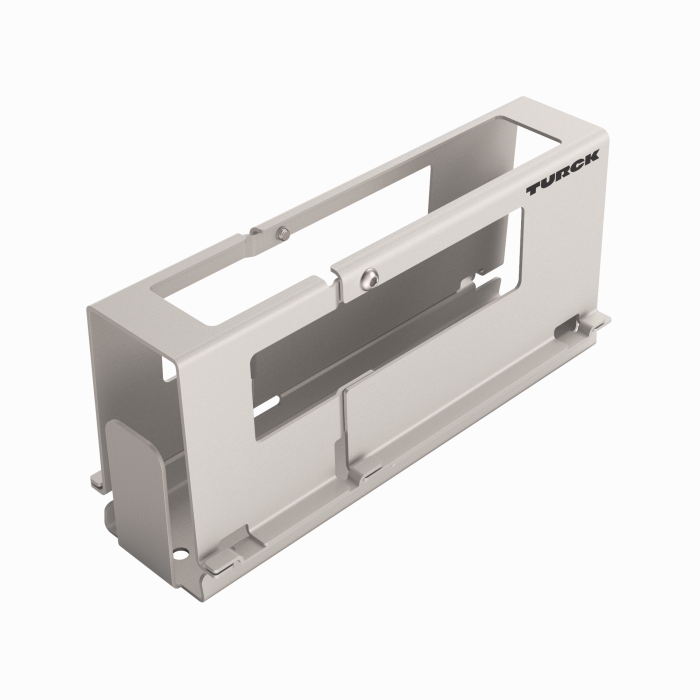

	TB-SG-S Schutzgehäuse für TBEN-S Block I/O-Module für den Einsatz in ATEX Zone 2/22	100014866

Anschlusszubehör - Spannungsversorgung

	PKG4M-2-PSG4M/TXL Verbindungsleitung, M8-Kupplung, gerade, 4-polig auf M8-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625673

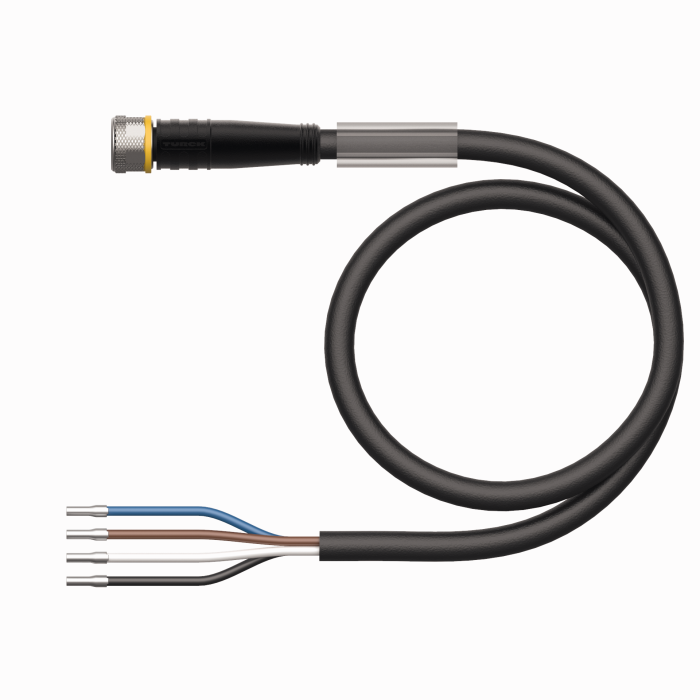

	PKG4M-2/TXL Anschlussleitung, M8-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625553

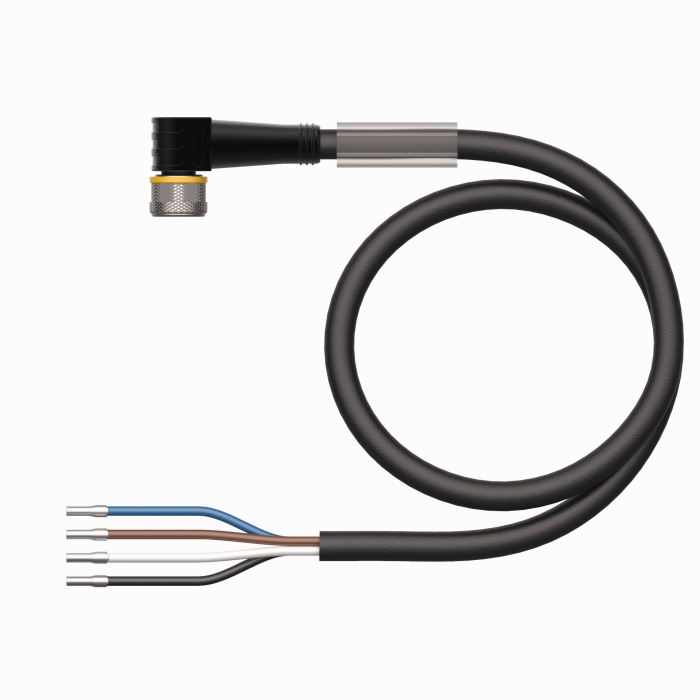

	PKW4M-2/TXL Anschlussleitung, M8-Kupplung, gewinkelt, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625559

Anschlusszubehör - I/O

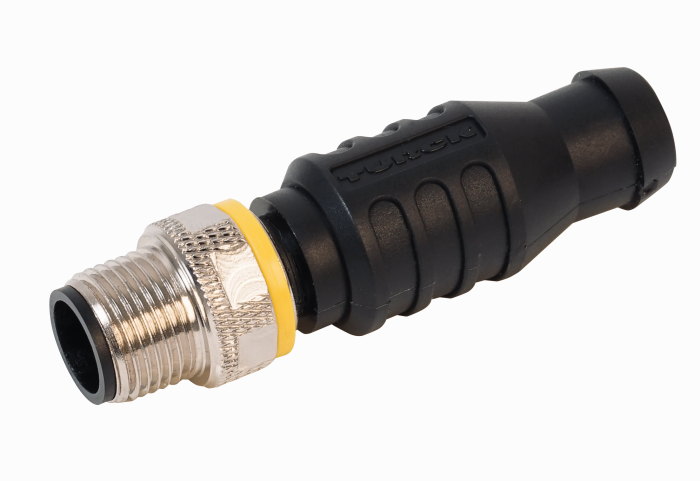

	RSE57-TR2/RFID Abschlusswiderstand zum Aufbau einer RFID-Linien-Topologie	6934908

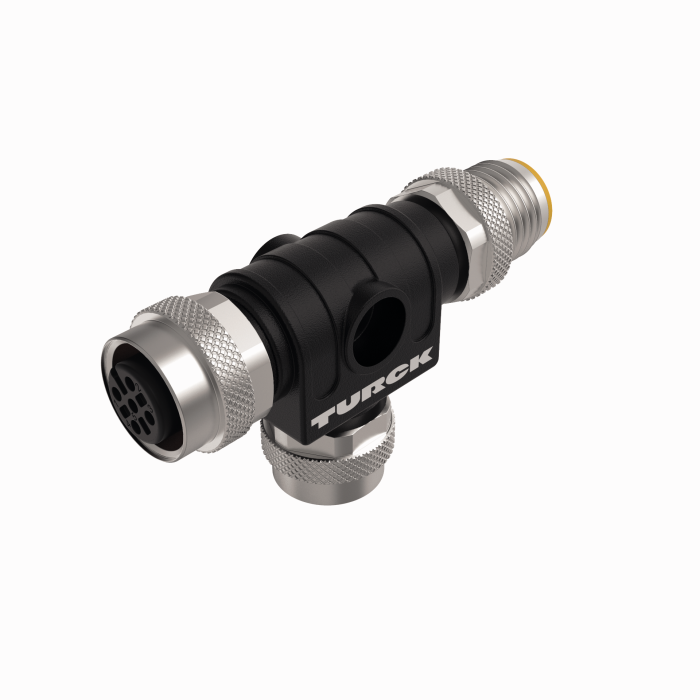

	VT2-FKM5-FKM5-FSM5 T-Verteiler zum Aufbau einer RFID-Linien-Topologie	6930573

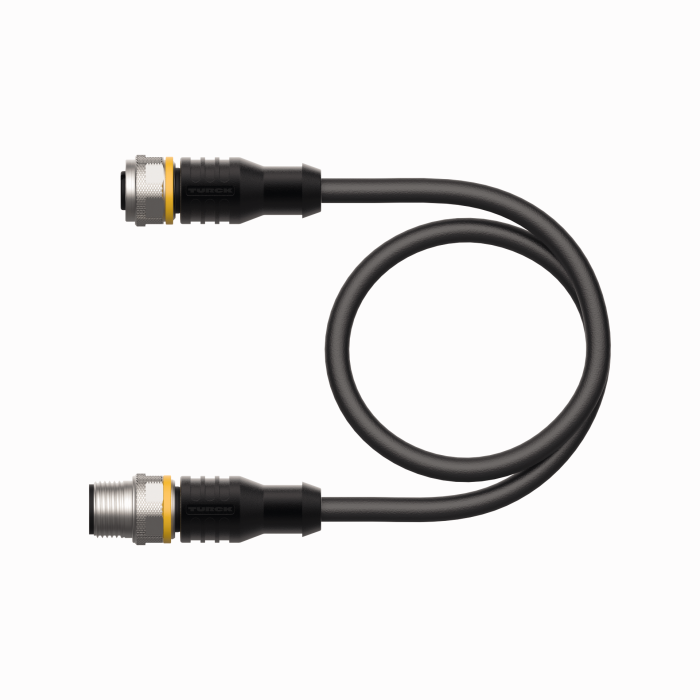

	RKC4.4T-2-RSC4.4T/TXL Verbindungsleitung, M12-Kupplung, gerade, 4-polig auf M12-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625608
	RKC4T-2-RSC4T/TXL Verbindungsleitung, M12-Kupplung, gerade, 3-polig auf M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625604
	WKC4T-2-RSC4T/TXL Verbindungsleitung, M12-Kupplung, gewinkelt, 3-polig; M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625636

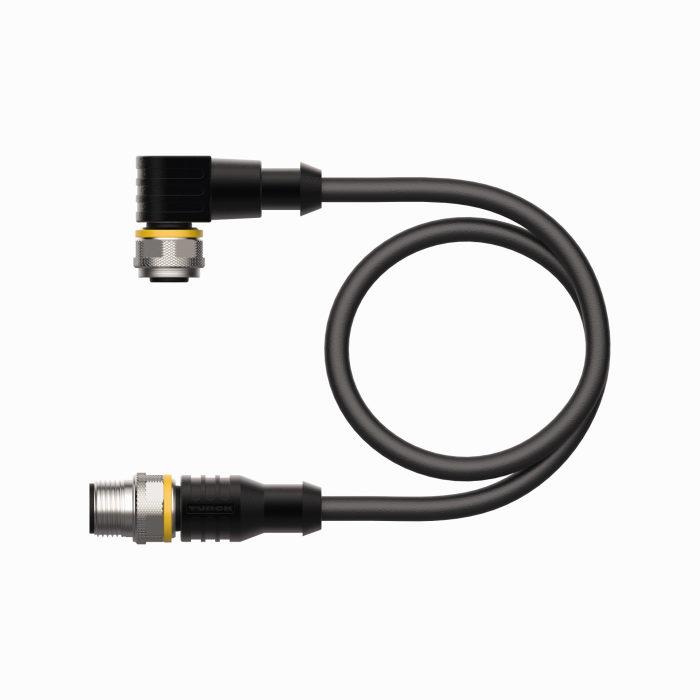

	WKC4.4T-2-RSC4.4T/TXL Verbindungsleitung, M12-Kupplung, gewinkelt, 4-polig auf M12-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625640
	RKC4.5T-2-RSC4.5T/TXL Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625612
	WKC4.5T-2-RSC4.5T/TXL Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625644
	VBRS4.4-2RKC4T-1/1/TXL 2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PUR, schwarz	6628112

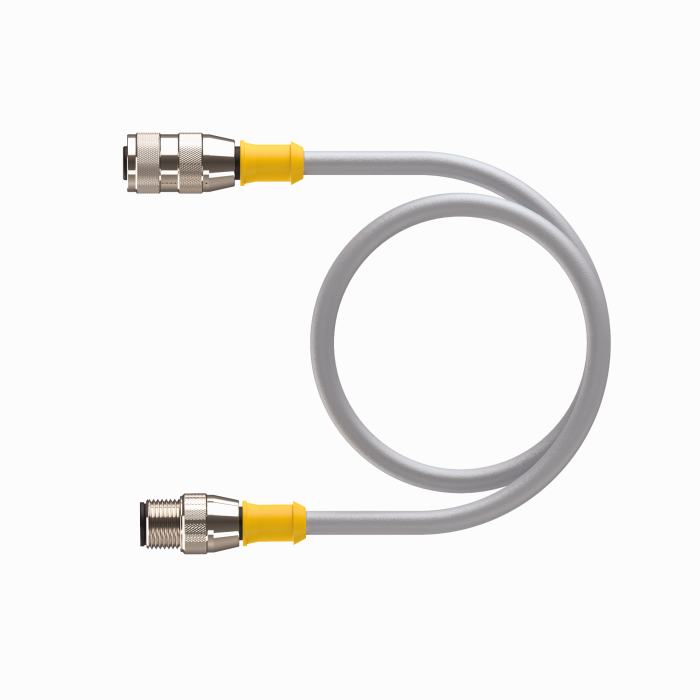

	RK 4.4T-2-RS 4.4T Aktuator- und Sensorleitung, Verbindungsleitung, M12-Kupplung, gerade, 4-polig, M12-Stecker, gerade, 4-polig, IP68, IP69K, Leitungslänge: 2 m, Kabelmantel PVC, grau	U2445
	RK 4.5T-2-RS 4.5T Aktuator- und Sensorleitung, Verbindungsleitung, M12-Kupplung, gerade, 5-polig, M12 Stecker, gerade, 5-polig, IP68, IP69K, Leitungslänge: 2 m, Kabelmantel PVC, grau	U2187-1

Anschlusszubehör - Netzwerk

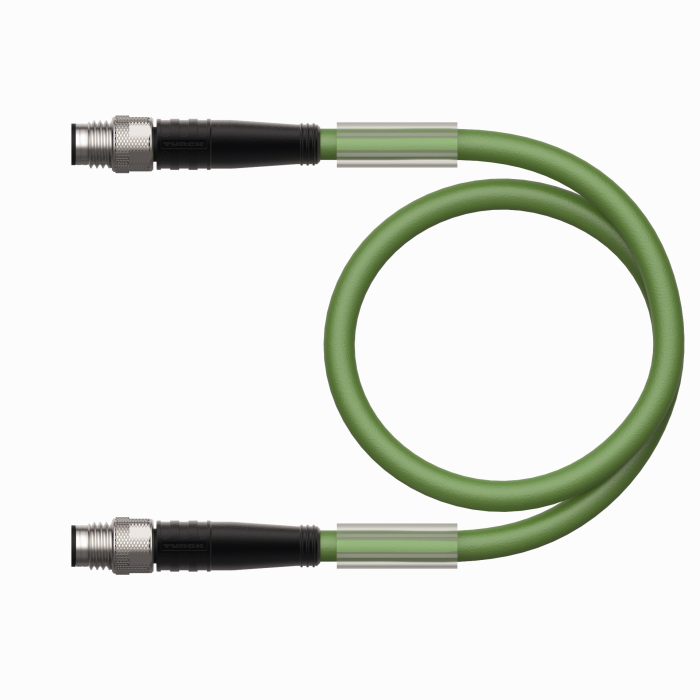

	PSG4M-0.2-PSG4M/TXN Leitung für Industrial Ethernet, Einsatz als Brücke zur Verbindung der TBEN-S-Module; M8-Stecker, gerade auf M8-Stecker, gerade, Leitungslänge: 0,2 m, Mantelmaterial: PUR, grün	6630376

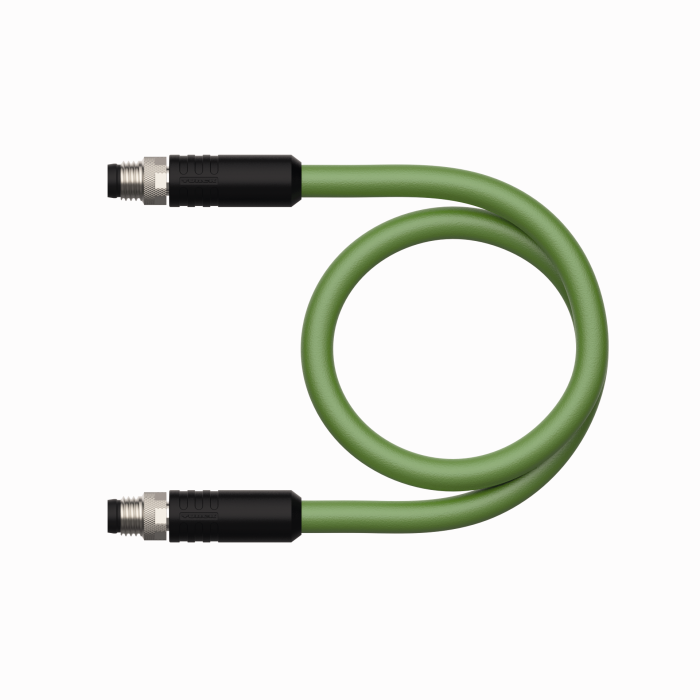

	PSGS4M-PSGS4M-4422-2M Leitung für Industrial Ethernet, Verbindungsleitung, M8-Stecker, gerade auf M8-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635237

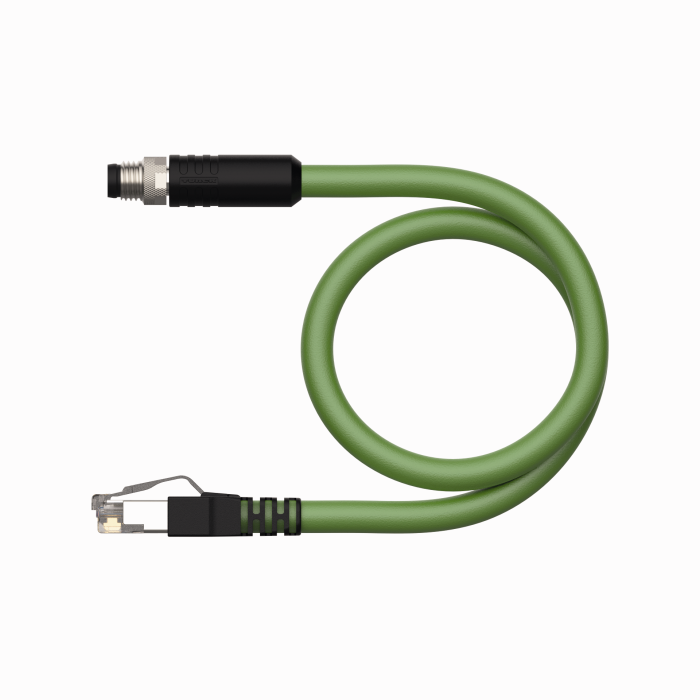

	PSGS4M-RJ45S-4422-2M Leitung für Industrial Ethernet, M8-Stecker, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635247

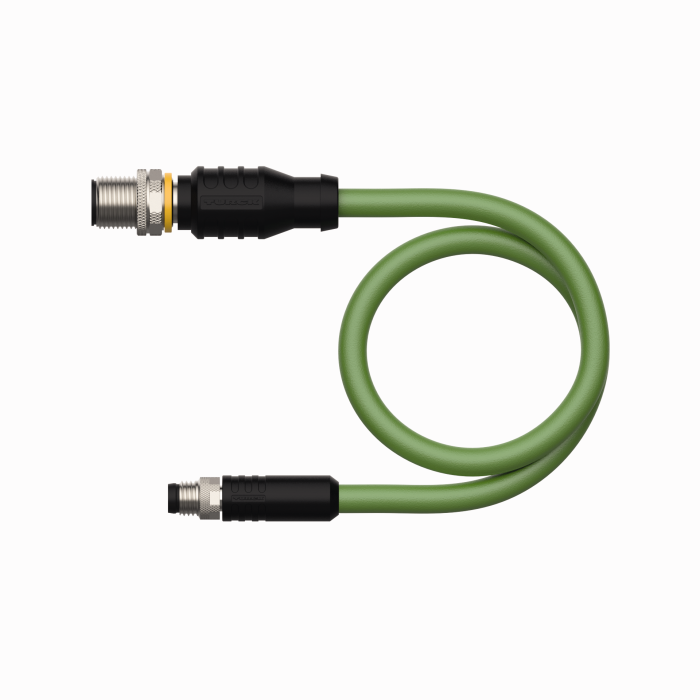

	RSSD-PSGS4M-4422-2M Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M8-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635160
