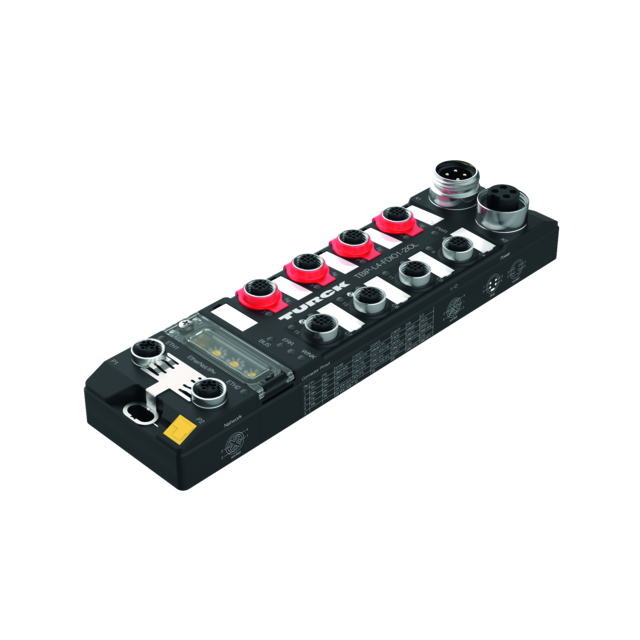

Produkt TBIP-L4-FDIO1-2IOL
Blockmodul für EtherNet/IP und CIP-Safety
sichere digitale Ein- und Ausgänge, standard universelle digitale Kanäle, IO-Link Master Ports
tes
Bestellnummer: 100000360- Kompaktes Ethernet/IP CIP-safe Block-I/O-Modul
- 4 polige Spannungsversorgung
- 2 sichere digitale Eingänge
- 2 sichere universelle digitale Ein- oder Ausgänge
- 4 universelle digitale Ein- oder Ausgänge
- 2 IO-Link Masterports Class A
- Integrierter Ethernet Switch ermöglicht Linientopologie
- 2x M12, 4-pol. D-kodiert, Ethernet Feldbusverbindung
- 5-polige 7/8“ Steckverbinder zur Spannungsversorgung
- Glasfaserverstärktes Gehäuse
- Schock- und Schwingungsgeprüft
- Vollvergossene Modulelektronik
- Schutzart IP65/IP67/IP69K
Allgemeine Daten
| EAN | 4047101437522 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Digitales I/O Modul (Dezentrale Peripherie) |
| Warentarifnummer / Zolltarifnummer | 85176200000 |
| Ursprungsland | DE |
| Gewicht | 637 g |
Technische Daten
| Netzwerkprotokoll | CIP safety via EtherNet/IP |
| Signalart | Fehlersichere Eingänge, Fehlersichere Ein- und Ausgänge, Digitaler Ein-/Ausgang, IO-Link |
| Anschlusstechnik Signal | M12 |
| Gerätetyp | I/O-Modul, Kompaktstation |
| Übertragungsrate Feldbus | 10/100 Mbit/s |
| Anschlusstechnik Feldbus | 2 x M12, 4-polig, D-codiert |
| Umgebungstemperatur | -40…+70 °C |
| Schutzart | IP65/IP67/IP69K |
| Zulassungen | ATEX Zone 2/22, cULus, IECEx, CCC |
Datenblätter
| deutsch | 541 KB |
| englisch | 539 KB |
| französisch | 541 KB |
| spanisch | 527 KB |
| tschechisch | 542 KB |
| niederländisch | 541 KB |
| rumänisch | 541 KB |
| russisch | 409 KB |
| polnisch | 543 KB |
| chinesisch | 626 KB |
| türkisch | 541 KB |
CAD-Datei
EPLAN Electric P8
Gesamtkatalog
Handbuch
| TBIP Anwenderhandbuch | 8441 KB |
| Getting Started TBIP in Rockwell Sicherheits SPS | 2607 KB |
| Installation und Lizenzierung | 904 KB |
| TBIP Sicherheitshandbuch | 2583 KB |
Herstellererklärung
Konfigurationsdatei
Konfigurationssoftware
Kurzbetriebsanleitung
Produktflyer
Zulassung
Montagezubehör
|
TB-SG-L
Schutzgehäuse für TBEN-L und TBIL-M Block I/O-Module für den Einsatz in ATEX Zone 2/22 |
100014865 |
Anschlusszubehör - Spannungsversorgung
|
RKM43-2-RSM43
Spannungsversorgungsleitung, 7/8″-Kupplung, gerade, 4-polig auf 7/8″-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
6914313 |
|
RSM RKM 40-2M
Spannungsversorgungsleitung, 7/8”-Stecker, gerade, 4-polig auf 7/8”-Kupplung, gerade, 4-polig, Leitungslänge: 2m, Mantelmaterial: PVC, gelb; andere Leitungslängen und Ausführungen lieferbar, siehe www.turck.com |
U2280-0 |
Anschlusszubehör - I/O
|
RKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 4-polig auf M12-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 4-polig auf M12-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 3-polig; M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 3-polig auf M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PUR, schwarz |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 0,3 m, Mantelmaterial: PVC, schwarz |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PVC, schwarz |
6628199 |
Anschlusszubehör - Netzwerk
|
RSSD-RJ45S-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635538 |
|
RSSD-RSSD-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635150 |
|
RSSD RSSD 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-02482 |
|
RSSD RJ45 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-08880 |
