Produkt TBEN-S2-4IOL

Zoom
Zoom

Kompaktes Multiprotokoll-I/O-Modul für Ethernet

4 IO-Link Master Kanäle

4 universelle digitale PNP-Kanäle, 0.5 A, Kanaldiagnose

Bestellnummer: 6814024

PROFINET Device, EtherNet/IP Device, Modbus TCP Server, CC-Link IE Field Basic
Integrierter Ethernet-Switch
Unterstützt 10 Mbps / 100 Mbps
2x M8, 4-pol, Ethernet-Feldbusverbindung
PROFINET S2 Systemredundanz

Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K

4-poliger M8 Steckverbinder zur Spannungsversorgung
Galvanisch isolierte Spannungsgruppen

ATEX Zone 2/22
CCC-Ex

Steckplätze M12, 5-polig für IO-Link Master
IO-Link Protokoll 1.1

ARGEE programmierbar

Hide All Open All

Spezifikation
Download
Zubehör
CAD

Allgemeine Daten

EAN	4047101309256
eCl@ss-Code (V5.1.4):	27250302 -/- Digitales I/O Modul (Dezentrale Peripherie)
Warentarifnummer / Zolltarifnummer	85176200000
Ursprungsland	DE
Gewicht	213 g

Technische Daten

Netzwerkprotokoll	Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic
Signalart	IO-Link, Digitaler Ausgang, Digitaler Ein-/Ausgang, Digitaler Eingang
Anschlusstechnik Signal	M12
Gerätetyp	I/O-Modul, Kompaktstation, Field Logic Controller (ARGEE)
Übertragungsrate Feldbus	10/100 Mbit/s
Anschlusstechnik Feldbus	2 x M8, 4-polig
Umgebungstemperatur	-40…+70 °C
Schutzart	IP65/IP67/IP69K
Zulassungen	ATEX Zone 2/22, cULus, IECEx, CCC

Datenblätter

deutsch	463 KB
englisch	460 KB
französisch	462 KB
spanisch	451 KB
tschechisch	463 KB
niederländisch	461 KB
rumänisch	462 KB
russisch	329 KB
polnisch	464 KB
chinesisch	553 KB
türkisch	464 KB

Betriebsanleitung

TBEN-S2-4IOL – Betriebsanleitung	8808 KB

CAD-Datei

3D-1 (STP)	451 KB

Gesamtkatalog

Produkte für die Fabrikautomation	28207 KB

Handbuch

IO-Link-Devices Inbetriebnahme	19735 KB

Herstellererklärung

EU- & UK-Konformitätserklärung	242 KB
EU- & UK-Konformitätserklärung nach ATEX	120 KB

Konfigurationsdatei

EDS-Dateien und Catalog-Dateien	6877 KB
GSDML-Datei	927 KB
CC-Link CSPP-Dateien	172 KB

Konfigurationssoftware

Turck Automation Suite TAS

Kurzbetriebsanleitung

Hinweise zum Einsatz in Ex-Zone 2 und 22	421 KB

Produktübersicht

TBEN-S Produktfamilie	791 KB

Produktflyer

Multiprotokoll I/O Systeme für Ethernet	493 KB
Multiprotokoll-I/O-Module mit IO-Link-Master	828 KB

Software

IO-Link AOIs	2564 KB

Technologieflyer

FLC - Field Logic Controller (ARGEE programmierbar)	1817 KB

Zubehörliste

Zubehörliste TBEN-S	4728 KB

Zulassung

TÜV 20 ATEX 264795 X	533 KB
IECEx TUN 20.0010X	819 KB

Montagezubehör

	TBNN-S0-DRS-01 Verbinder zum Aufbau von TBEN-S Modulgruppen auf Hutschiene	6814040
	TBNN-S0-STD-01 Verbinder zum Aufbau von TBEN-S Modulgruppen auf Montageplatte	6814043

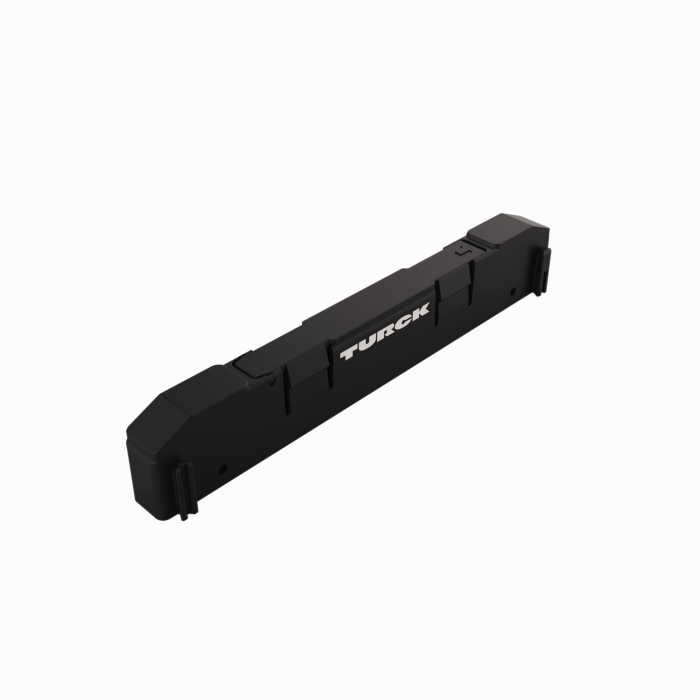

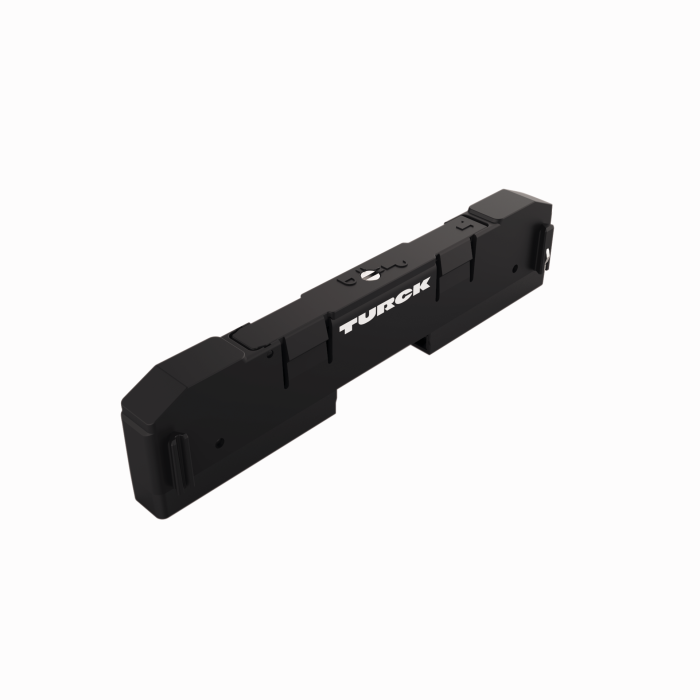

	TB-SG-S Schutzgehäuse für TBEN-S Block I/O-Module für den Einsatz in ATEX Zone 2/22	100014866

Anschlusszubehör - Spannungsversorgung

	PKG4M-2-PSG4M/TXL Verbindungsleitung, M8-Kupplung, gerade, 4-polig auf M8-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625673
	PKG4M-2/TXL Anschlussleitung, M8-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625553
	PKW4M-2/TXL Anschlussleitung, M8-Kupplung, gewinkelt, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625559

Anschlusszubehör - I/O

	RKC4T-2-RSC4T/TXL Verbindungsleitung, M12-Kupplung, gerade, 3-polig auf M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625604
	WKC4T-2-RSC4T/TXL Verbindungsleitung, M12-Kupplung, gewinkelt, 3-polig; M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625636
	VBRS4.4-2RKC4T-1/1/TXL 2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PUR, schwarz	6628112
	WKC4.5T-2-RSC4.5T/TXL Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625644
	RKC4.5T-2-RSC4.5T/TXL Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625612
	WKC4.4T-2-RSC4.4T/TXL Verbindungsleitung, M12-Kupplung, gewinkelt, 4-polig auf M12-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625640
	RKC4.4T-2-RSC4.4T/TXL Verbindungsleitung, M12-Kupplung, gerade, 4-polig auf M12-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625608
	RK 4.4T-2-RS 4.4T Aktuator- und Sensorleitung, Verbindungsleitung, M12-Kupplung, gerade, 4-polig, M12-Stecker, gerade, 4-polig, IP68, IP69K, Leitungslänge: 2 m, Kabelmantel PVC, grau	U2445
	RK 4.5T-2-RS 4.5T Aktuator- und Sensorleitung, Verbindungsleitung, M12-Kupplung, gerade, 5-polig, M12 Stecker, gerade, 5-polig, IP68, IP69K, Leitungslänge: 2 m, Kabelmantel PVC, grau	U2187-1

Anschlusszubehör - Netzwerk

	PSGS4M-PSGS4M-4422-2M Leitung für Industrial Ethernet, Verbindungsleitung, M8-Stecker, gerade auf M8-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635237
	PSGS4M-RJ45S-4422-2M Leitung für Industrial Ethernet, M8-Stecker, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635247
	RSSD-PSGS4M-4422-2M Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M8-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635160
	PSG4M-0.2-PSG4M/TXN Leitung für Industrial Ethernet, Einsatz als Brücke zur Verbindung der TBEN-S-Module; M8-Stecker, gerade auf M8-Stecker, gerade, Leitungslänge: 0,2 m, Mantelmaterial: PUR, grün	6630376
