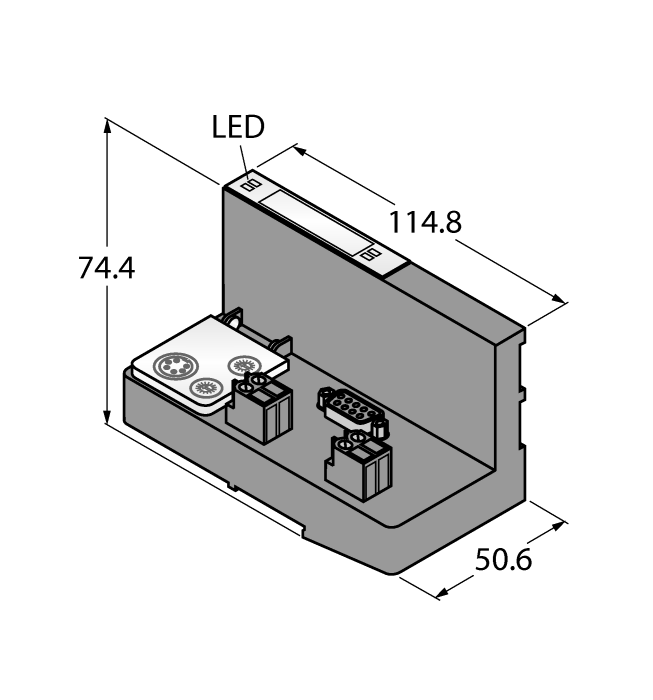

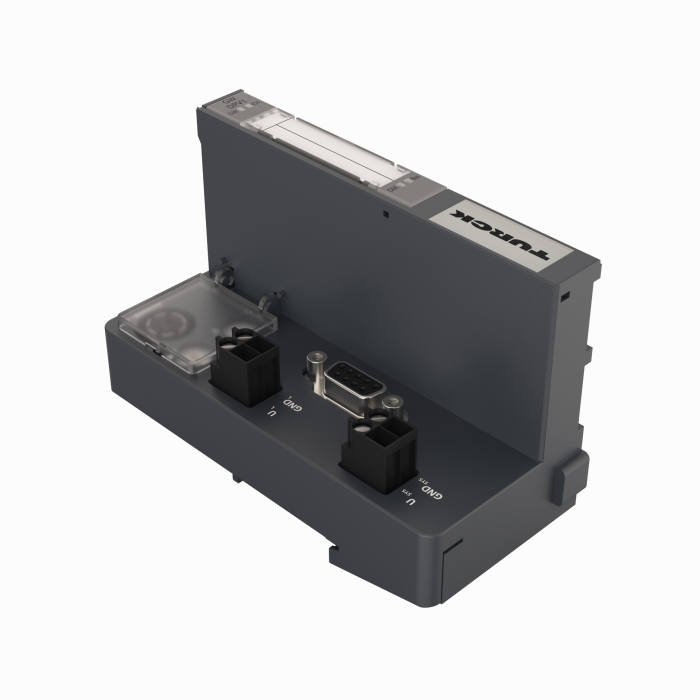

Produkt BL20-GW-DPV1
Interface für PROFIBUS-DP
Bestellnummer: 6827234- Drehcodierschalter zur Einstellung der Teilnehmer‐Adresse
- Schutzart IP20
- 2 x Endwinkel BL20‐WEW‐35/2‐SW
- 1 x Abschlussplatte BL20‐ABPL
- Mit integrierter Versorgung
- LEDs zur Anzeige von Versorgungsspannung, Sammel‐ und Busfehlern
- Gateway zwischen dem BL20‐System und PROFIBUS‐DPV0/DPV1
- 12 MBit/s
- 9‐polige Sub‐D‐Buchse
Allgemeine Daten
| EAN | 4047101109498 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- Kommunikationsinterface, aktiv |
| Warentarifnummer / Zolltarifnummer | 85176200000 |
| Ursprungsland | DE |
| Gewicht | 201 g |
Technische Daten
| Netzwerkprotokoll | PROFIBUS-DP |
| Gerätetyp | Gateway |
| Übertragungsrate Feldbus | 9.6 Kbit/s…12 Mbit/s |
| Anschlusstechnik Feldbus | 1 x SUB-D-Buchse |
| Umgebungstemperatur | 0…+55 °C |
| Schutzart | IP20 |
| Zulassungen | cULus |
Datenblätter
| deutsch | 424 KB |
| englisch | 422 KB |
| französisch | 423 KB |
| spanisch | 423 KB |
| tschechisch | 424 KB |
| niederländisch | 423 KB |
| rumänisch | 422 KB |
| russisch | 251 KB |
| polnisch | 424 KB |
| chinesisch | 468 KB |
| türkisch | 423 KB |
CAD-Datei
Firmware
Gesamtkatalog
Handbuch
Herstellererklärung
Konfigurationsdatei
Produktübersicht
| Modulare I/O-Systeme und kompakte I/O-Module in IP20 und IP67 | 1556 KB |
| Produkte und Lösungen zur effizienten Automation | 2182 KB |
Zulassung
Anschlusszubehör
|

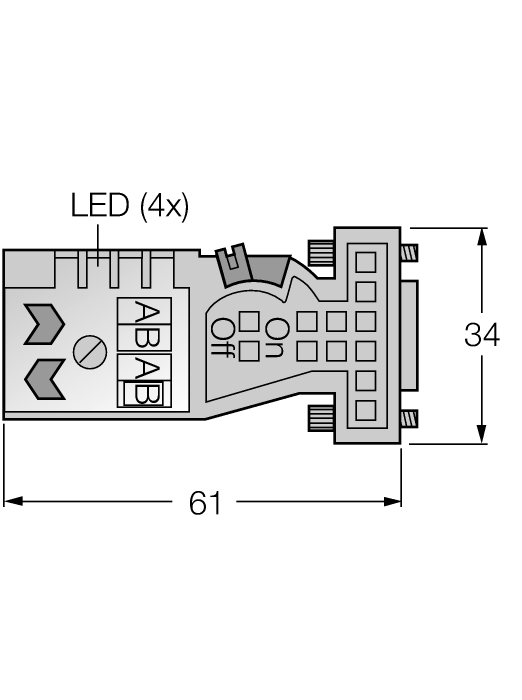

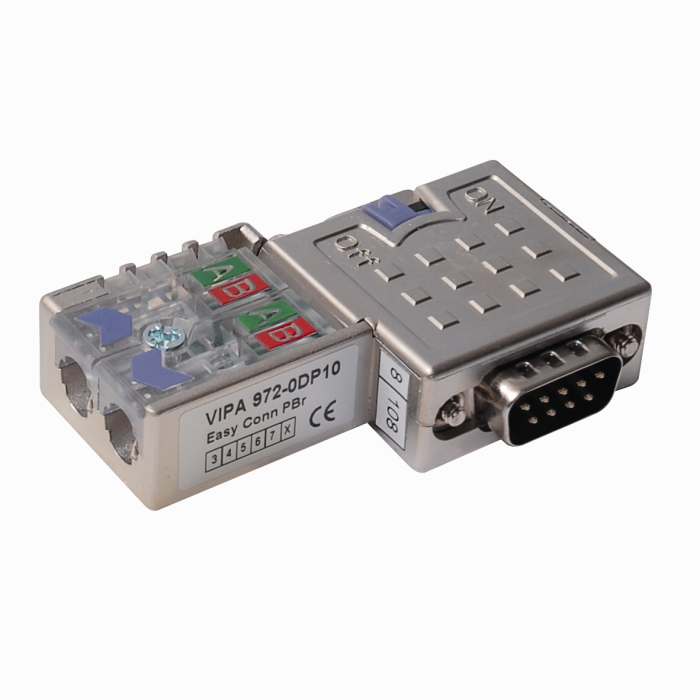

FW-D9TLEDKU9PG-W-FC-ME-SH-8.5
Konfektionierbare Sub-D-Steckverbinder, Stecker/Kupplung, gewinkelt, 9-polig, Schneidklemmanschluss, Leitungsdurchlass 6.0 bis 8.0 mm, Metallgehäuse, 12 MBit/s, zuschaltbarer Abschlusswiderstand, für PROFIBUS-DP |
6604220 |
|
FW-D9TLEDKU9XX-G-FC-ME-SH-8.5
Konfektionierbare Sub-D-Steckverbinder, Stecker, gerade, 9-polig, Schneidklemmanschluss, Leitungsdurchlass 6.0 bis 8.0 mm, Metallgehäuse, 12 MBit/s, für PROFIBUS-DP |
6604221 |
|
I/O-ASSISTANT-KABEL-BL20/BL67
RS232 Servicekabel für Gateways mit PS2 Schnittstelle |
6827133 |
|
BS3511/KLBUE4-31.5
Schirmanschlussklemme und Zugentlastung für Buskabel |
6827342 |
