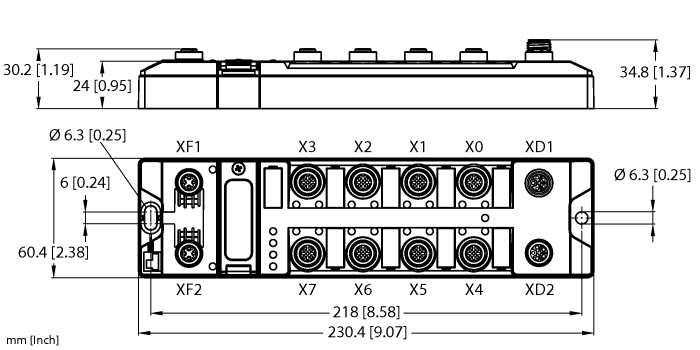

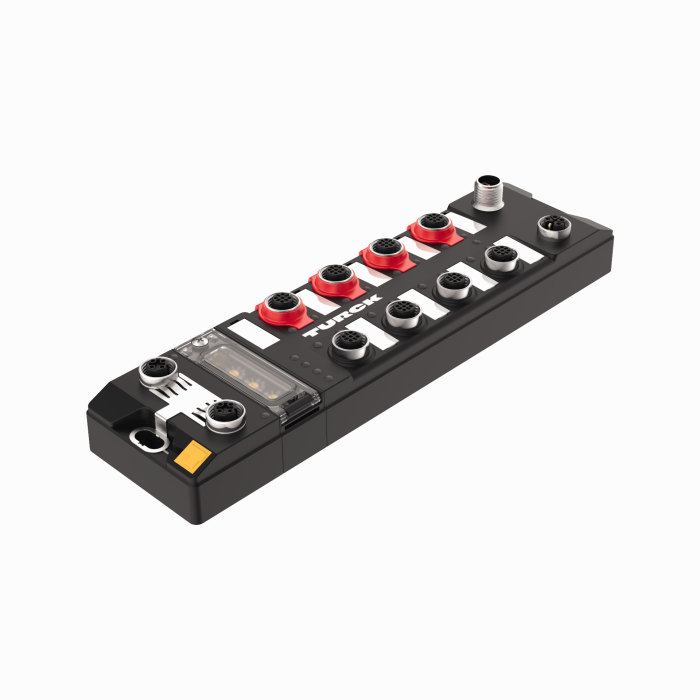

Produkt TBIP-LL-FDIO1-2IOL
Kompaktes sicheres Ethernet I/O-Modul
sichere digitale Ein- und Ausgänge, standard universelle digitale Kanäle, IO-Link Master Ports
M12 L-codierter Spannungsanschluss
Bestellnummer: 100027260- EtherNet/IP Device
- Integrierter Ethernet Switch
- 10 Mbps / 100 Mbps supported
- 2x M12, 4-pol, D-coded, Ethernet-Feldbusverbindung
- Glasfaserverstärktes Gehäuse
- Schock- und schwingungsgeprüft
- Vollvergossene Modulelektronik
- Schutzart IP65/IP67/IP69K
- M12, 5-polig, L-kodierter Steckverbinder zur Spannungsversorgung
- ATEX Zone 2/22
- CCC-Ex
- Zwei sichere digitale SIL3-Eingänge
- Zwei sichere digitale SIL3-Kanäle als FDI oder FDO (PP, PM)
- Vier sichere digitale SIL3 FDI-Kanäle
- Zwei IO-Link Master V1.1 Steckplätze
Allgemeine Daten
| EAN | 4047101538762 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Digitales I/O Modul (Dezentrale Peripherie) |
| Warentarifnummer / Zolltarifnummer | 85176200000 |
| Ursprungsland | DE |
| Gewicht | 595 g |
Technische Daten
| Netzwerkprotokoll | CIP safety via EtherNet/IP |
| Signalart | Fehlersichere Eingänge, Fehlersichere Ein- und Ausgänge, Digitaler Ein-/Ausgang, IO-Link |
| Anschlusstechnik Signal | M12 |
| Gerätetyp | I/O-Modul, Kompaktstation |
| Übertragungsrate Feldbus | 10/100 Mbit/s |
| Anschlusstechnik Feldbus | 2 x M12, 4-polig, D-codiert |
| Umgebungstemperatur | -40…+70 °C |
| Schutzart | IP65/IP67/IP69K |
| Zulassungen | ATEX Zone 2/22, cULus, IECEx, CCC |
Datenblätter
| deutsch | 513 KB |
| englisch | 512 KB |
| französisch | 513 KB |
| spanisch | 500 KB |
| tschechisch | 514 KB |
| niederländisch | 513 KB |
| rumänisch | 513 KB |
| russisch | 403 KB |
| polnisch | 516 KB |
| chinesisch | 598 KB |
| türkisch | 514 KB |
EPLAN Electric P8
Gesamtkatalog
Handbuch
| TBIP Anwenderhandbuch | 8441 KB |
| Getting Started TBIP in Rockwell Sicherheits SPS | 2607 KB |
| Installation und Lizenzierung | 904 KB |
| TBIP Sicherheitshandbuch | 2583 KB |
Herstellererklärung
Konfigurationsdatei
Konfigurationssoftware
Kurzbetriebsanleitung
Produktflyer
Zulassung
Montagezubehör
|

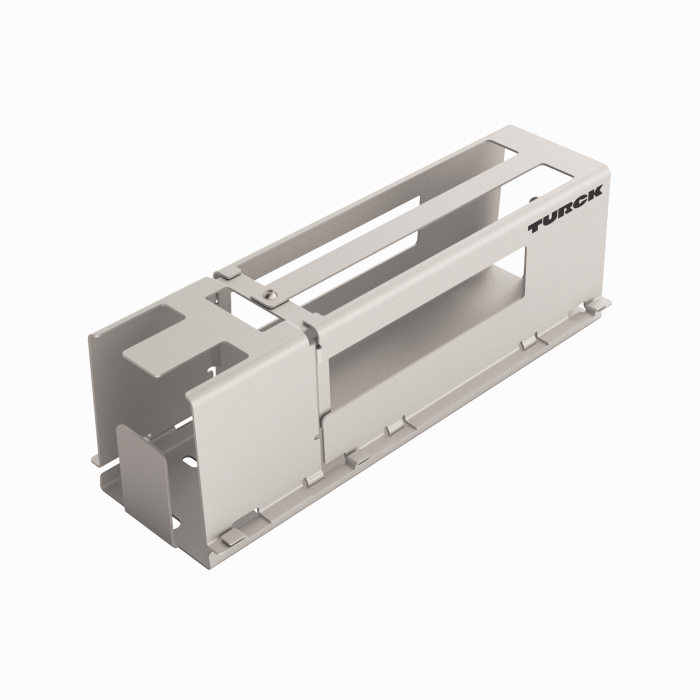

TB-SG-L
Schutzgehäuse für TBEN-L und TBIL-M Block I/O-Module für den Einsatz in ATEX Zone 2/22 |
100014865 |
Anschlusszubehör - Spannungsversorgung
|

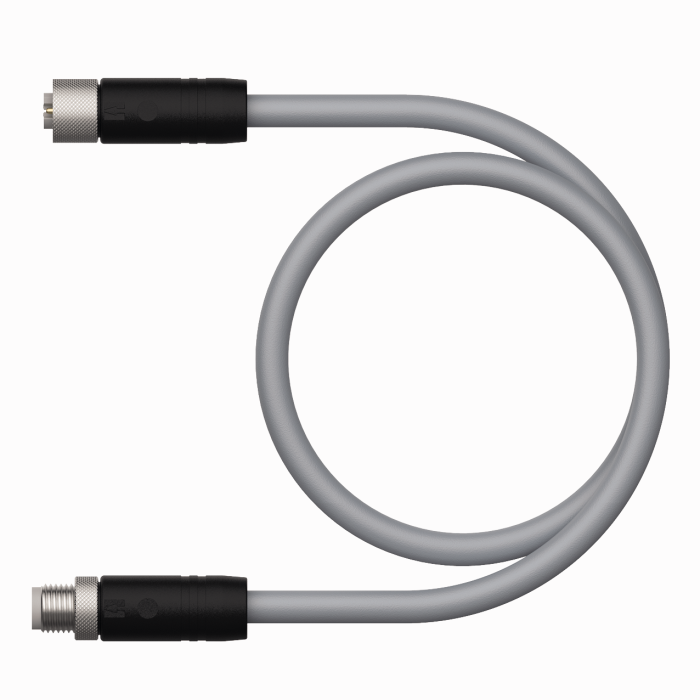

RKP56PLB-2-RSP56PLB/TXG
Verbindungsleitung, M12-Kupplung, gerade, 4-polig+FE, L-codiert; M12-Stecker, gerade, 4-polig+FE, L-codiert; Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
100003327 |
|

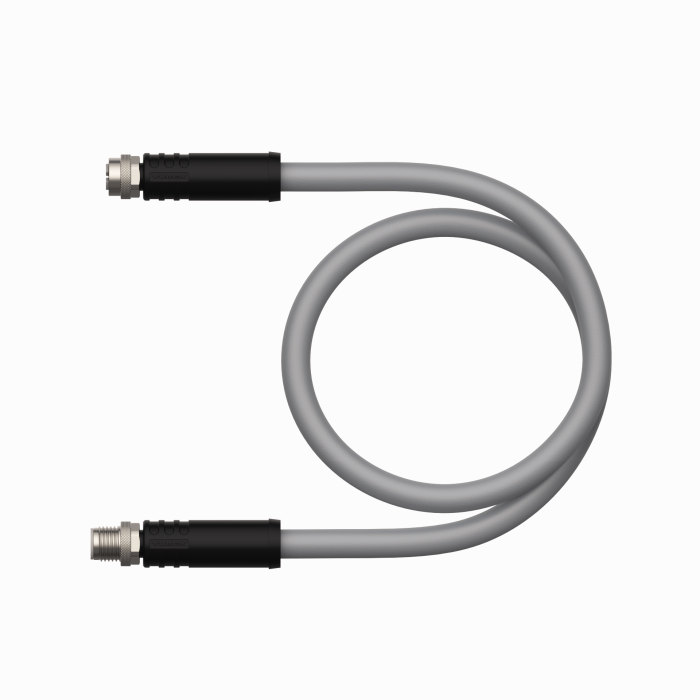

RKP56PLA-2-RSP56PLA/TXG
Verbindungsleitung, M12-Kupplung, gerade, 4-polig+FE, L-codiert; M12-Stecker, gerade, 4-polig+FE, L-codiert; Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
100038722 |
|

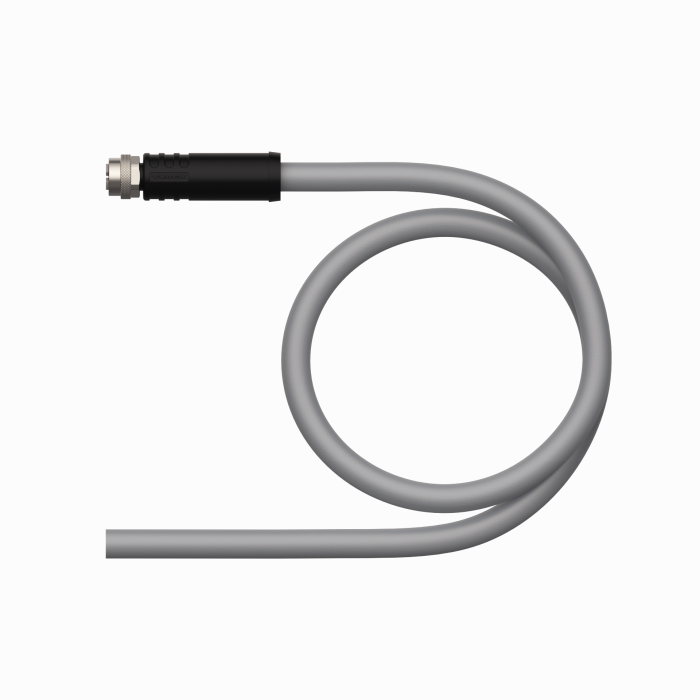

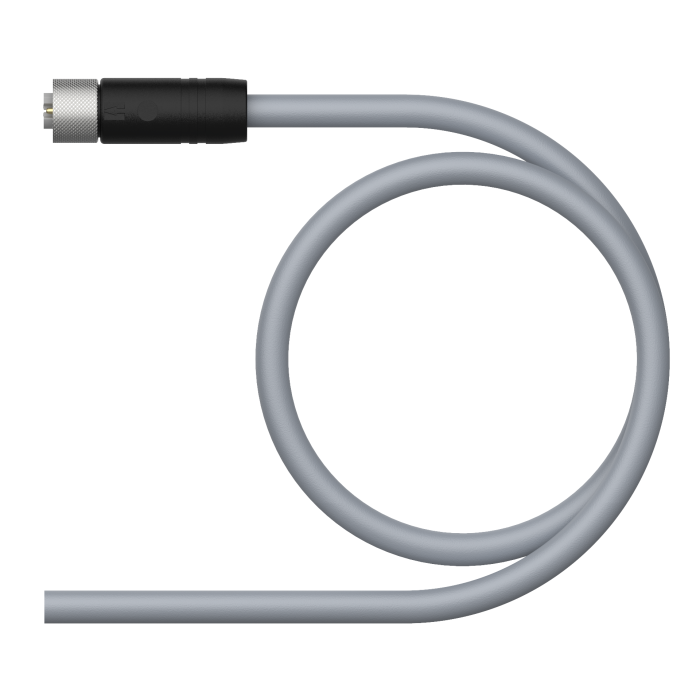

RKP56PLB-2/TXG
Anschlussleitung, M12-Kupplung, gerade, 5-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
100006303 |
|
RKP56PLA-2/TXG | 100038706 |
|

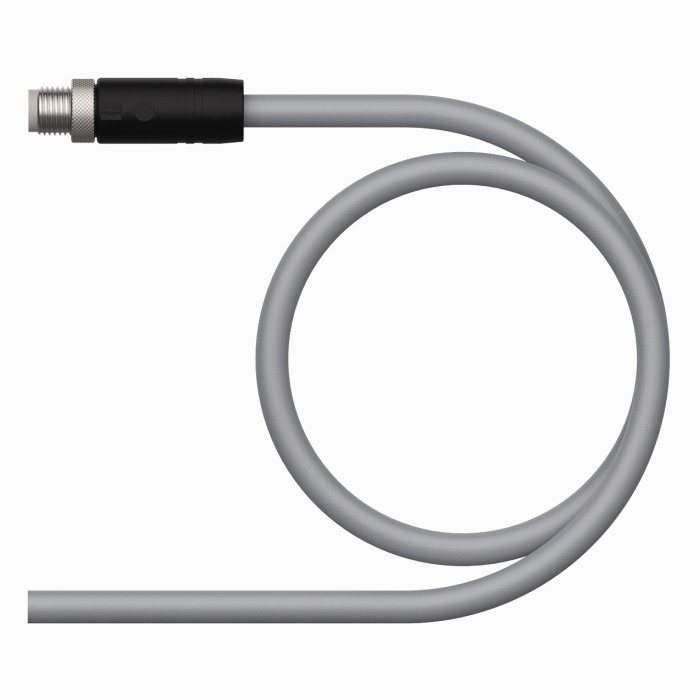

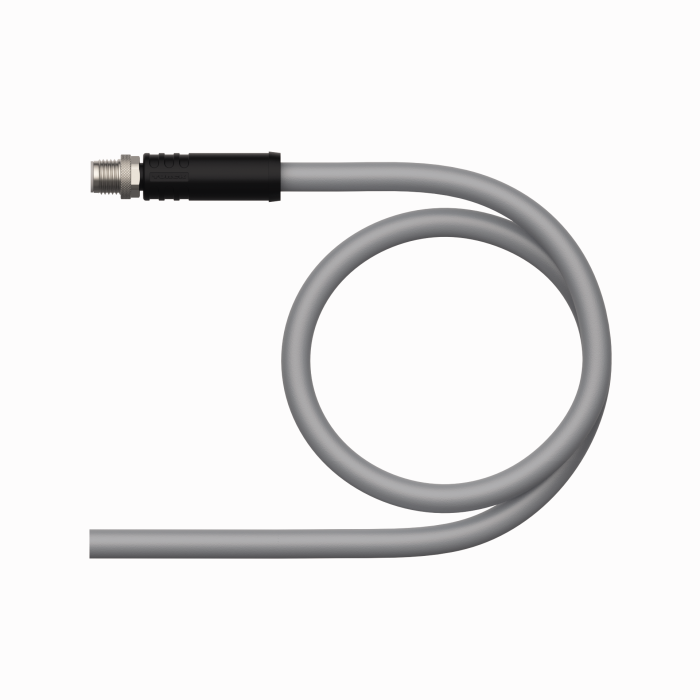

RSP56PLB-2/TXG
Anschlussleitung, M12-Stecker, gerade, 5-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
100018910 |
|
RSP56PLA-2/TXG | 100038699 |
Anschlusszubehör - I/O
|

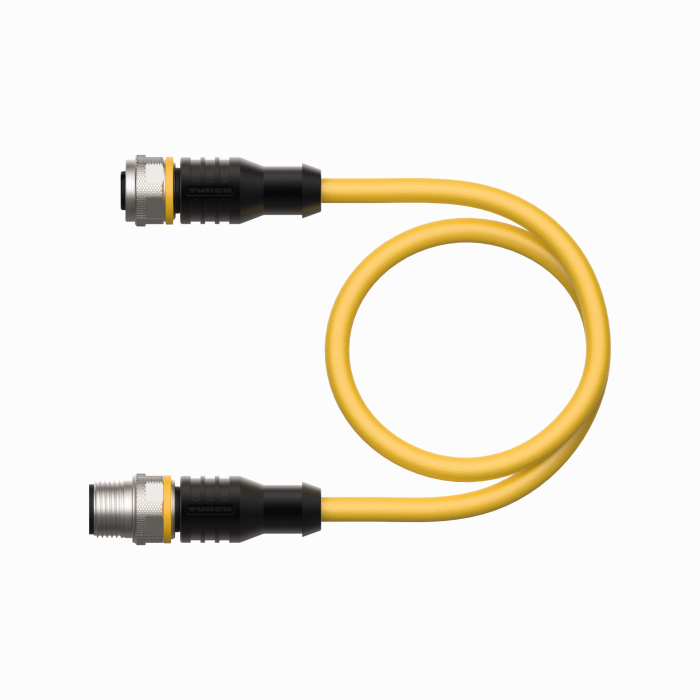

RKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629805 |
|

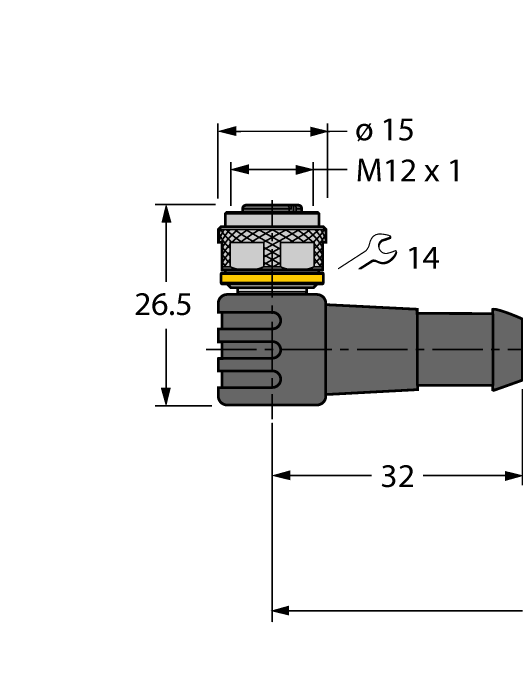

WKC4.5T-2-RSC4.5T/TXY
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, gelb; cULus-Zulassung |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 4-polig auf M12-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 4-polig auf M12-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 3-polig; M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 3-polig auf M12-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gerade, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Verbindungsleitung, M12-Kupplung, gewinkelt, 5-polig auf M12-Stecker, gerade, 5-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PUR, schwarz |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 0,3 m, Mantelmaterial: PVC, schwarz |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2-fach-Verteilersysteme - Y-Verteiler mit Leitung, M12-Stecker, gerade, 4-polig - 2 x M12-Kupplung, gerade, 3-polig, Leitungslänge: 1 m, Mantelmaterial: PVC, schwarz |
6628199 |
Anschlusszubehör - Netzwerk
|
RSSD-RJ45S-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635538 |
|
RSSD-RSSD-4422-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün |
6635150 |
|
RSSD RSSD 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M12-Stecker, D-codiert, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-02482 |
|
RSSD RJ45 441-2M
Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: TPE, türkisgrün |
U-08880 |
