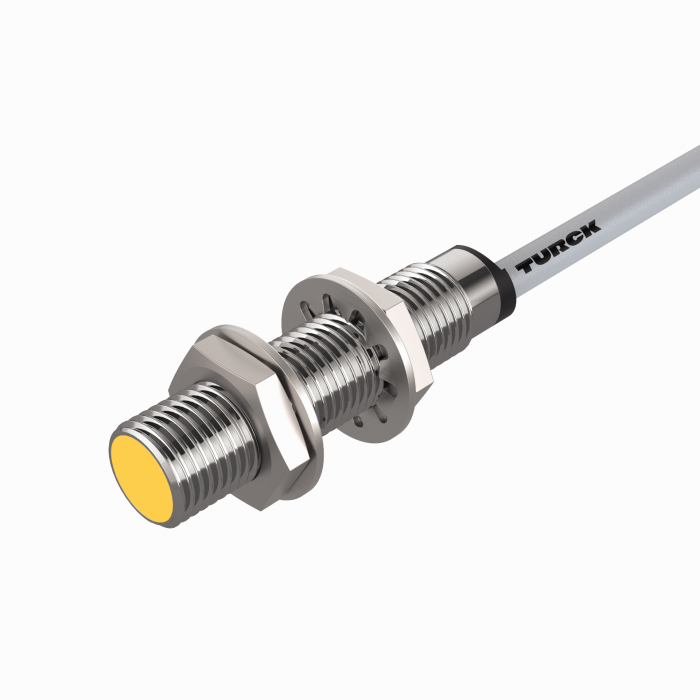

Produkt BIM-M12E-AG4X
Magnetfeldsensor
Magnetinduktiver Näherungssensor
Bestellnummer: 4430200- Gewinderohr, M12 x 1
- Messing verchromt
- Bemessungsschaltabstand 90 mm, in Verbindung mit Magneten DMR31‐15‐5
- DC 2‐Draht, 10...65 VDC
- gepolte Version
- Schließer
- Kabelanschluss

Allgemeine Daten
EAN | 4047101096675 |
eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. Näherungsschalter |
Warentarifnummer / Zolltarifnummer | 85365080000 |
Ursprungsland | PL |
Gewicht | 107 g |
Technische Daten
Bauform | Gewinderohr |
Baugrösse | M12 x 1 |
Bemessungsschaltabstand | 90 mm |
Betriebsspannung | 10…65 VDC |
Ausgangsfunktion | Schließer, Zweidraht |
Elektrischer Anschluss | Kabel |
Leitungslänge | 2.0 m |
Gehäusewerkstoff | Metall, CuZn, verchromt |
Umgebungstemperatur | -25…+70 °C |
Schutzart | IP67 |
Besondere Merkmale | magnet-induktiv |
Montagezubehör
![]() |

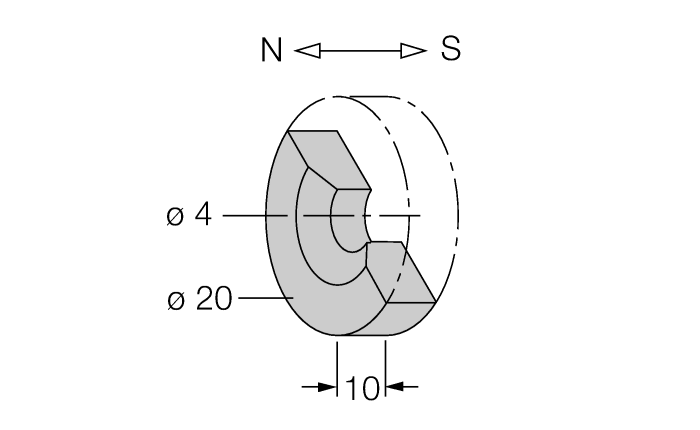

DMR20-10-4
Betätigungsmagnet; Ø 20 mm (Ø 4 mm), h: 10 mm; erreichbarer Schaltabstand 59 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 50 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...4 mm |
6900214 |
![]() |

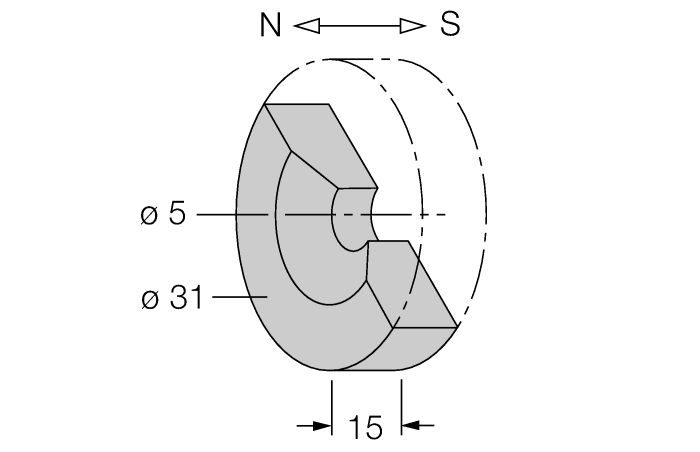

DMR31-15-5
Betätigungsmagnet, Ø 31 mm (Ø 5 mm), h: 15 mm; erreichbarer Schaltabstand 90 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 78 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...5 mm |
6900215 |
![]() |

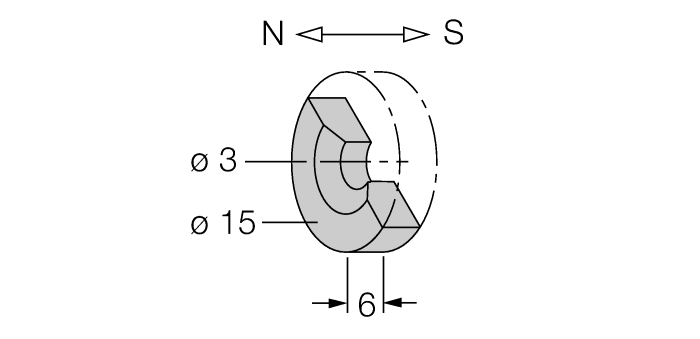

DMR15-6-3
Betätigungsmagnet, Ø 15 mm (Ø 3 mm), h: 6 mm; erreichbarer Schaltabstand 36 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 32 mm auf BIM-EG08; bei Linearwegsensoren mit Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...4 mm |
6900216 |
![]() |

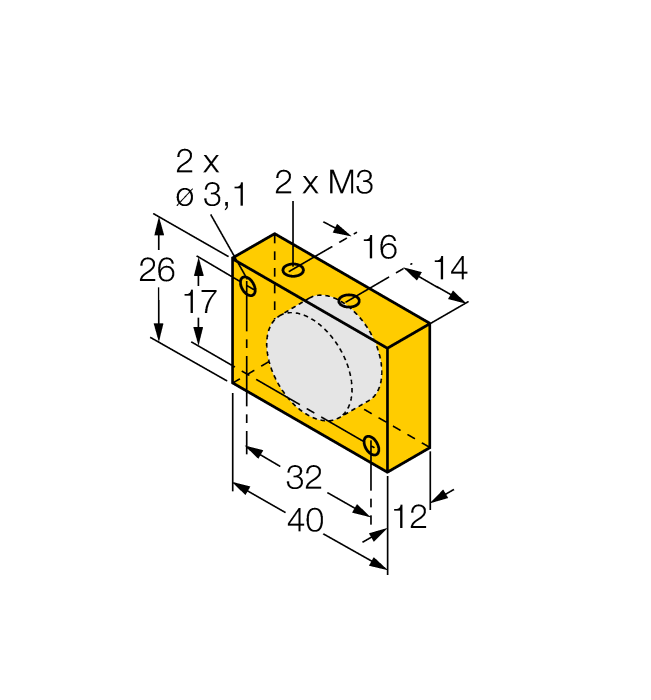

DM-Q12
Betätigungsmagnet; Quader Kunststoff; erreichbarer Schaltabstand 58 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 49 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...5 mm |
6900367 |
![]() |
BSS-12
Befestigungsschelle für Glatt -und Gewinderohrsensoren; Werkstoff: Polypropylen |
6901321 |
![]() |
MW12
Befestigungswinkel für Gewinderohrsensoren; Werkstoff: Edelstahl A2 1.4301 (AISI 304) |
6945003 |
