Produkt NI4-DSU26TC-2Y1X2
Induktiver Sensor
Doppelsensor für Schwenkantriebe
Bestellnummer: 1051005- quaderförmig, Bauform DSU26
- Kunststoff, PP‐GF30‐VO
- zwei Ausgänge zur Überwachung der Stellung von Schwenkantrieben
- Montage auf allen Normantrieben
- DC 2‐Draht, nom. 8,2 VDC
- 2 x Ausgang gemäß EN 60947‐5‐6 (NAMUR)
- Klemmenraum
- ATEX Kategorie II 2 G, Ex Zone 1
- ATEX Kategorie II 1 D, Ex Zone 20
- SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
- SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1
Allgemeine Daten
| EAN | 4047101063929 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- induktive Näherungsschalter |
| Warentarifnummer / Zolltarifnummer | 85365019000 |
| Ursprungsland | DE |
| Gewicht | 170 g |
Technische Daten
| Bauform | Doppelsensor für Schwenkantriebe |

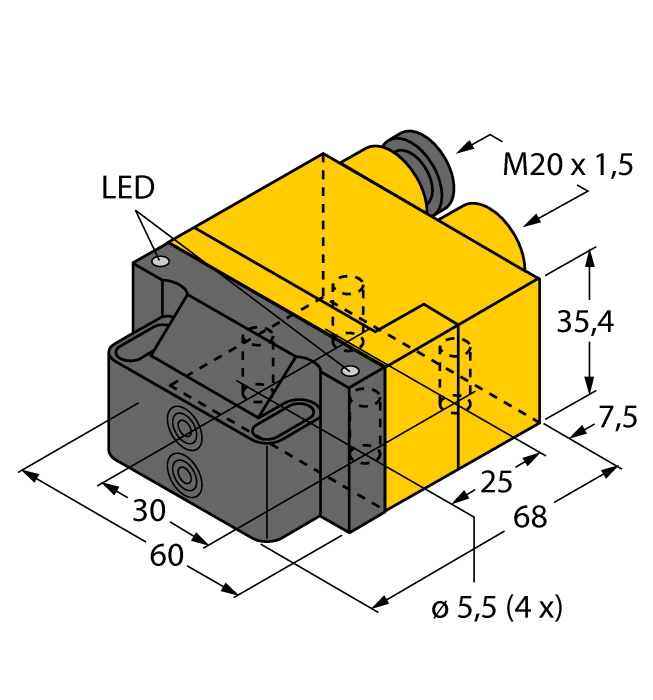

| Baugrösse | 68 x 60 x 35.4 mm, DSU26 |
| Bemessungsschaltabstand | 4 mm |
| Einbaubedingungen | nicht bündig |
| Betriebsspannung | nom. 8.2 VDC |
| Ausgangsfunktion | NAMUR |
| Schaltfrequenz | 0.050 kHz |
| Elektrischer Anschluss | Klemmenraum |
| Gehäusewerkstoff | Kunststoff, PP-GF30, gelb |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP67 |
| Zulassungen | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Montagezubehör
|
BTS-DSC26-EB3

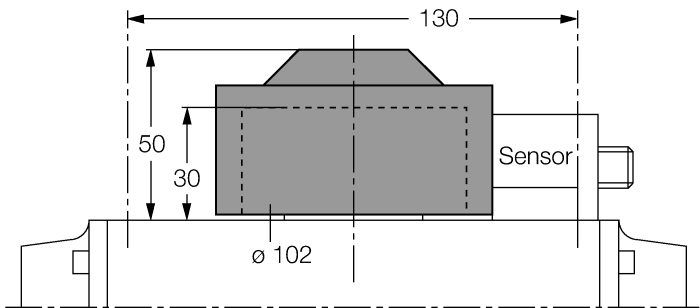

Betätigungsset (Puck) für Doppelsensoren; Endlage bedämpft; Lochbild auf Flanschfläche: 30 x 130 mm; Anschlusswelle (Wellenzapfen) Höhe: 30 mm / Ø: max. 85 mm |
6900224 |
|
BTS-DSC26-EB20
Betätigungselement (Puck) für Doppelsensoren; Endlage bedämpft; Lochbild auf Flanschfläche: 80 x 30 mm und 130 x 30 mm; Anschlusswelle (Wellenzapfen) Höhe: 30 mm / Ø: max. 35 mm; Optional erhältlich: Distanzstück BTS-DSC26-UR10 für 20 mm hohe Anschlusswellen (Wellenzapfen) |
100002102 |
|
BTS-DSC26-UR10
Distanzstück für Doppelsensor-Betätigungsset BTS-DSC26-EB20 |
100002103 |
Funktionszubehör
|
IMX12-DI01-2S-2T-0/24VDC
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508; Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Signal; abschaltbare Überwachung auf Drahtbruch und Kurzschluss; umschaltbar zwischen Arbeits- und Ruhestromverhalten; Signalverdopplung; abziehbare Schraubklemmen; 12,5 mm Breite; 24VDC Versorgungsspannung |
7580020 |
