Produkt RI360P1-DSU35-CNX4-2H1650
Induktiver Winkelsensor
mit CANopen Schnittstelle
Premium-Line
Bestellnummer: 1593011- quaderförmig, Bauform DSU35
- Kunststoff, PP‐GF30‐VO
- Erfassung von Winkelpositionen von 0° bis 360°
- CANopen Schnittstelle
- Baudrate 10 Kbit/s bis 1 Mbit/s; Werkseinstellung 125 Kbit/s
- Knotenadresse 1 bis 127; Werkseinstellung 3
- Zuschaltbarer Abschlusswiderstand über CANopen-Gerätezugriff
- Unempfindlichkeit gegenüber elektromagnetischen Störfeldern
- 10…30 VDC
- Steckverbinder, M12 x 1, 5‐polig, CAN in, CAN out
- Entsprechend CiA DS-301, CiA 305, CiA 406
Allgemeine Daten
| EAN | 4047101327465 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Drehgeber, absolut |
| Warentarifnummer / Zolltarifnummer | 90318080000 |
| Ursprungsland | DE |
| Gewicht | 160 g |
Technische Daten
| Encoder-Line | Premium-Line |
| Technologie | berührungslos |
| Ausgangsart | Absolut-Singleturn |

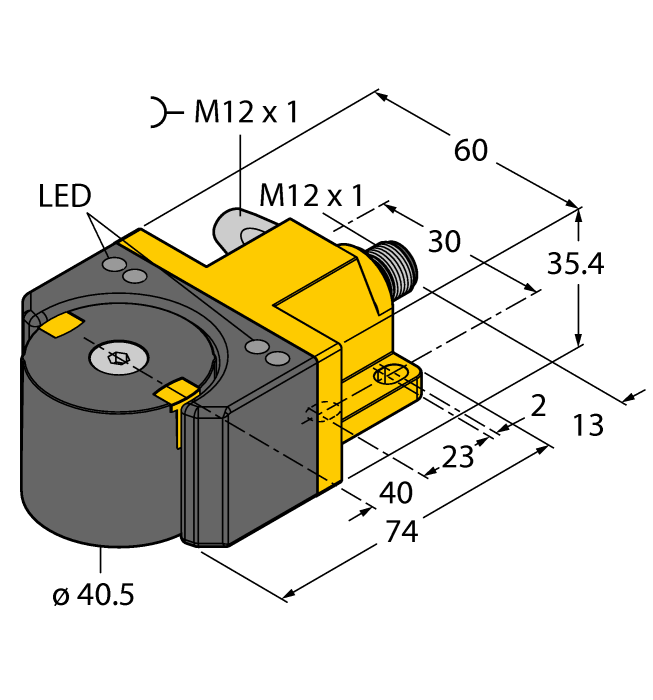

| Baugrösse | 74 x 60 x 35.4 mm |
| Flanschart | Flansch ohne Befestigungselement |
| Messbereich | 0...360° |
| Betriebsspannung | 10…30 VDC |
| Kommunikationsprotokoll | CANopen |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Gehäusewerkstoff | Kunststoff, PP-GF30 |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP68/IP69K |
Montagezubehör
|

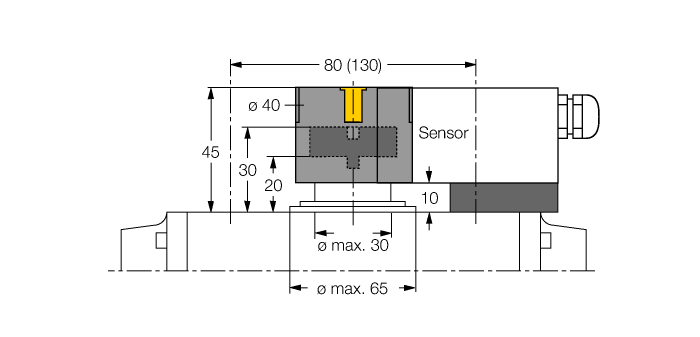

BTS-DSU35-Z01
Aufbauset für Doppelsensoren für größere Schwenkantriebe; Ø Scheibe und Sprengring: max. 65 mm; Lochbild auf Flanschfläche: 30 x 80 mm (30 x 130 mm); Anschlusswelle (Wellenzapfen) Höhe: 20 mm / Ø: max. 30 mm |
6900229 |
|

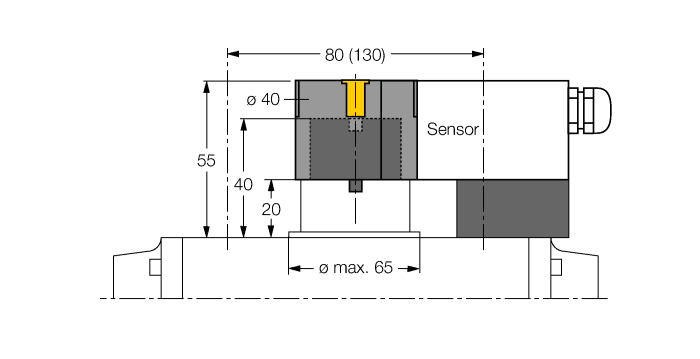

BTS-DSU35-Z02
Aufbauset für Doppelsensoren für größere Schwenkantriebe; Ø Scheibe und Sprengring: max. 65 mm; Lochbild auf Flanschfläche: 30 x 80 mm (30 x 130 mm); Anschlusswelle (Wellenzapfen) Höhe: 20 mm (30 mm) / Ø: max. 40 mm |
6900230 |
|

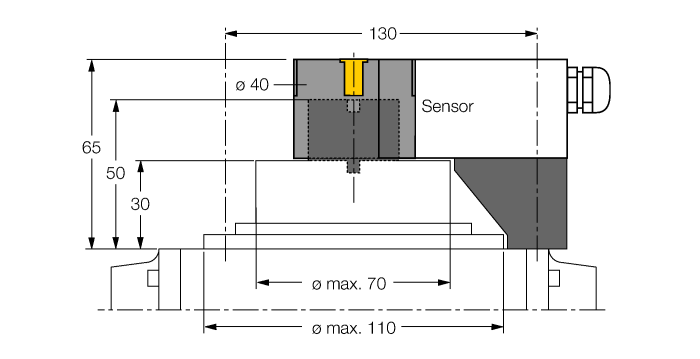

BTS-DSU35-Z03
Aufbauset für Doppelsensoren für größere Schwenkantriebe; Ø Scheibe und Sprengring: max. 110 mm; Lochbild auf Flanschfläche: 30 x 130 mm; Anschlusswelle (Wellenzapfen) Höhe: 30 mm / Ø: max. 70 mm |
6900231 |
|

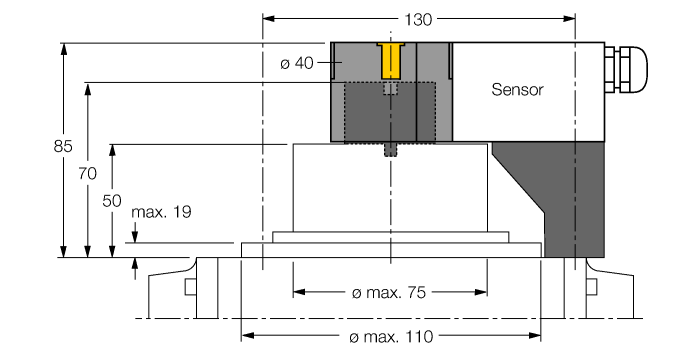

BTS-DSU35-Z07
Aufbauset für Doppelsensoren für größere Schwenkantriebe; Ø Scheibe und Sprengring: max. 110 mm; Lochbild auf Flanschfläche: 30 x 130 mm; Anschlusswelle (Wellenzapfen) Höhe: 50 mm / Ø: max. 75 mm |
6900403 |
Anschlusszubehör
|
RKC5701-5M
Busleitung für CAN (DeviceNet, CANopen), M12-Kupplung, gerade, Leitungslänge: 5 m, Mantelmaterial: PUR, anthrazit; cULus-Zulassung |
6931034 |
