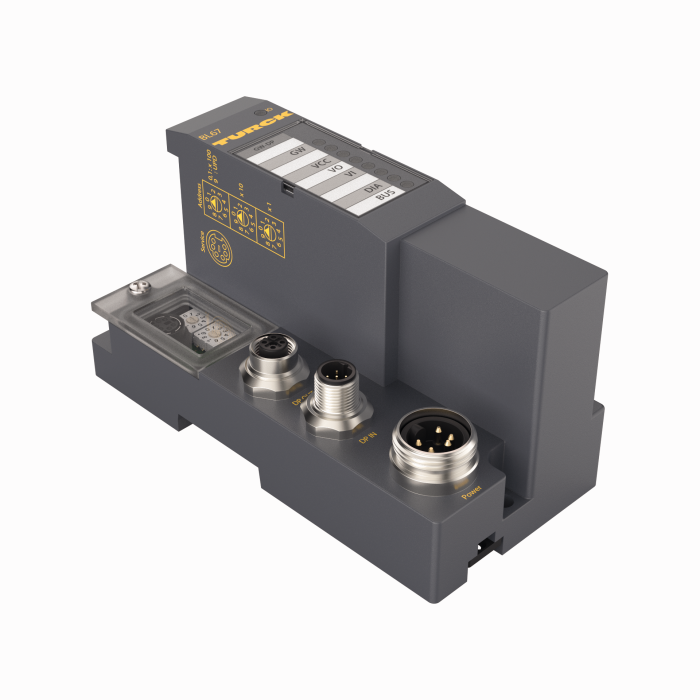

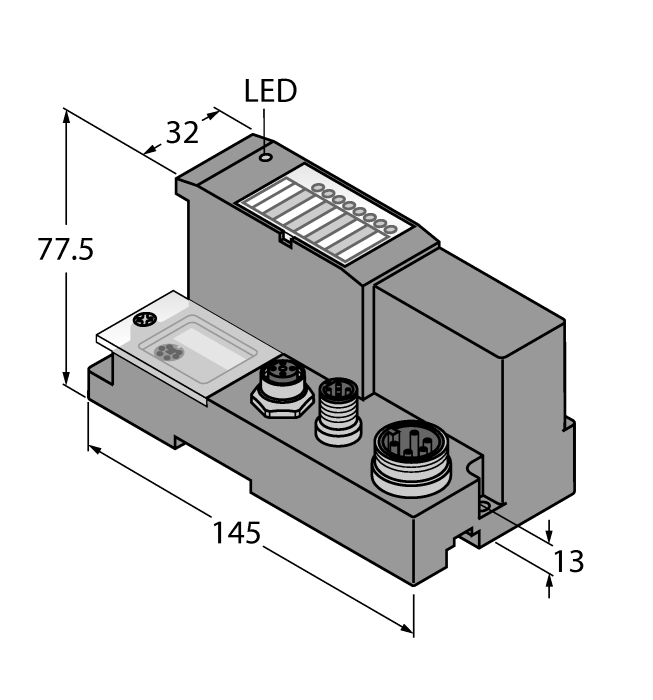

Produkt BL67-GW-DPV1
Gateway für das BL67 I/O-System
Interface für PROFIBUS-DP (DPV0/DPV1)
Bestellnummer: 6827232- 3 dezimale Drehkodierschalter
- Schutzart IP67
- LEDs zur Anzeige von Versorgungsspannung, Sammel‐ und Busfehlern
- Interface zwischen dem BL67‐System und PROFIBUS‐DPV0/DPV1
- 12 MBit/s
- zwei 5‐polig invers kodierte M12‐Steckverbinder zum Feldbusanschluss
- Ein 5‐poliger 7/8“‐Steckverbinder zur Spannungsversorgung
Allgemeine Daten
| EAN | 4047101109474 |
| eCl@ss-Code (V5.1.4): | 27250313 -/- Kommunikationsinterface, passiv |
| Warentarifnummer / Zolltarifnummer | 85176200000 |
| Ursprungsland | DE |
| Gewicht | 372 g |
Technische Daten
| Netzwerkprotokoll | PROFIBUS-DP |
| Gerätetyp | Gateway |
| Übertragungsrate Feldbus | 9.6 Kbit/s…12 Mbit/s |
| Anschlusstechnik Feldbus | 2 x M12, 5-polig, invers codiert |
| Umgebungstemperatur | -40…+70 °C |
| Schutzart | IP67 |
| Zulassungen | cULus |
Datenblätter
| deutsch | 474 KB |
| englisch | 472 KB |
| französisch | 474 KB |
| spanisch | 474 KB |
| tschechisch | 474 KB |
| niederländisch | 473 KB |
| rumänisch | 472 KB |
| russisch | 255 KB |
| polnisch | 475 KB |
| chinesisch | 523 KB |
| türkisch | 474 KB |
CAD-Datei
Firmware
Gesamtkatalog
Handbuch
Herstellererklärung
Konfigurationsdatei
Produktübersicht
Montagezubehör
|

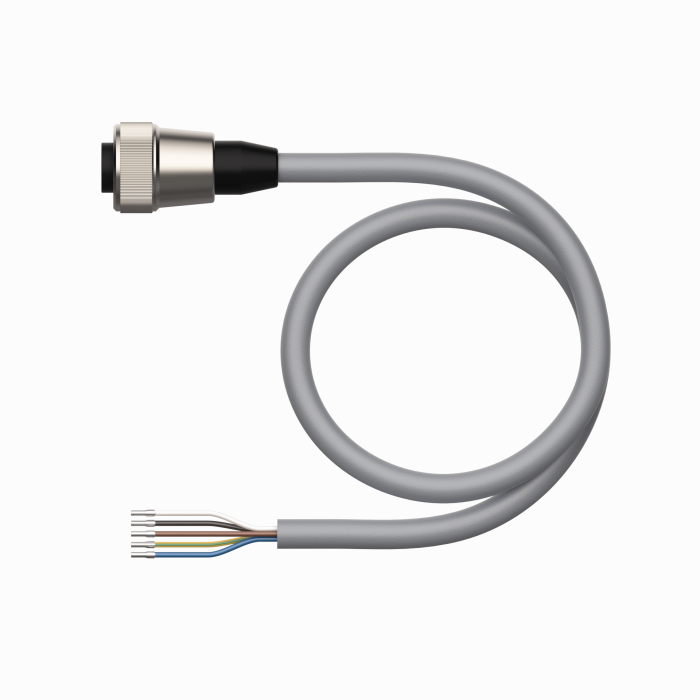

RKM52-6M
Spannungsversorgungsleitung, 7/8”-Kupplung, gerade, 4-polig + PE, Leitungslänge: 6 m, Mantelmaterial: PUR, grau |
6914145 |
|
RSM-2RKM50
Spannungsversorgung T-Stück, 1x 7/8”-Stecker, 2 x 7/8”-Kupplung, 5-polig, Strombelastbarkeit: 9 A, Bemessungsspannung: 250 V, Temperatur: -40 °C … +80 °C, Parallelverdrahtung |
6914950 |
Anschlusszubehör
|
BL20-E-10UL
BL20 ECO-Modul mit 10 Anschlussklemmen zur Verdrahtung des 24 VDC Potential aus der Feldversorgung UL |
100001335 |
|
RSSW45-PDP-TR
PROFIBUS-DP Abschlusswiderstand, M12-Stecker, 5-polig, B-codiert, passiv |
6601590 |
|
RKSW-D9T451-2M
Profibusleitung, M12-Stecker gerade auf SUB-D, Leitungslänge: 2 m, Mantelmaterial: PUR, violett |
6915769 |
|
RSSW-RKSW451-6M
Profibusleitung, M12-Stecker gerade auf M12-Kupplung gerade, 6 m |
6914121 |
Anschlusszubehör - Spannungsversorgung
|
RKM52-2-RSM52
Spannungsversorgungsleitung, 7/8”-Kupplung, gerade, 4-polig + PE auf 7/8”-Stecker, gerade, 4-polig + PE, Leitungslänge: 2 m, Mantelmaterial: PUR, grau |
6914150 |
