Produkt RES-192S6S-IOL14B-H1141
Absoluter Drehgeber - Singleturn
IO-Link
Industrial-Line

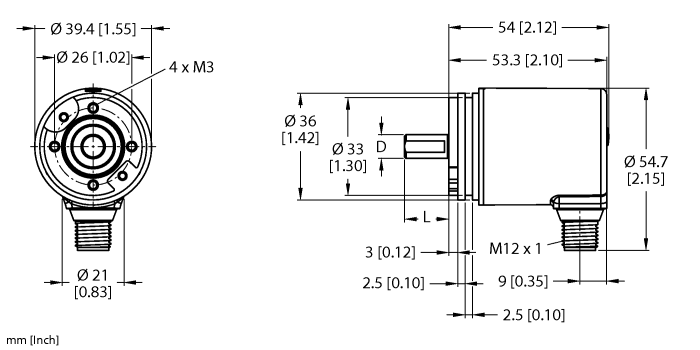

Bestellnummer: 100020145- Synchroflansch, Ø 36 mm
- Vollwelle, Ø 6 mm x 12,5 mm
- Magnetisches Messprinzip
- Wellenmaterial: rostfreier Stahl
- Schutzart IP67 gehäuse- und wellenseitig
- ‐40…+85 °C
- max. 4000 U/min (Dauerbetrieb: 2000 U/min)
- 18…30 VDC
- Steckverbinder, M12 x 1, 4‐polig
- 360° aufgelöst in 14 Bit (16384 Positionen)
Allgemeine Daten
| EAN | 4047101544954 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Drehgeber, absolut |
| Warentarifnummer / Zolltarifnummer | 90318080000 |
| Ursprungsland | DE |
| Gewicht | 220 g |
Technische Daten
| Encoder-Line | Industrial-Line |
| Technologie | magnetisch |
| Ausgangsart | Absolut-Singleturn |
| Wellenart | Vollwelle |
| Wellendurchmesser D (mm) | 6 |
| Flanschdurchmesser | Ø 36 mm |
| Flanschart | Synchroflansch |
| Messbereich | 0...360° |
| Betriebsspannung | 18…30 VDC |
| Kommunikationsprotokoll | IO-Link |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Gehäusewerkstoff | Zink-Druckguss |
| Umgebungstemperatur | -40…+85 °C |
| Schutzart Welle | IP67 |
| Schutzart | IP67 |
Montagezubehör
|
RCS-15-06-06
Balgkupplung, Außendurchmesser: 15 mm, Bohrungsdurchmesser: 6 mm/6 mm |
1545362 |
|
|
RCS-15-08-06
Balgkupplung, Außendurchmesser: 15 mm, Bohrungsdurchmesser: 8 mm/6 mm |
1545361 |
|
RA-BC-20-06-06
Balgkupplung mit Aluminiumnabe Ø 20mm; d1=6mm, d2=6mm |
100048777 |
|
|
RA-BC-20-06-08
Balgkupplung mit Aluminiumnabe Ø 20mm; d1=6mm, d2=8mm |
100048778 |
|
|
RA-BC-20-06-10
Balgkupplung mit Aluminiumnabe Ø 20mm; d1=6mm, d2=10mm |
100048779 |
|
RA-BC-E-20-06-06
Balgkupplung aus Edelstahl Ø 20mm; d1=6mm, d2=6mm |
100048785 |
|
|
RA-BC-E-20-06-10
Balgkupplung aus Edelstahl Ø 20mm; d1=6mm, d2=10mm |
100048786 |
|
RA-SDC-30-06-10
Federscheibenkupplung Ø 30mm; d1=6mm, d2=10mm |
100048791 |
|
|
RA-SDC-30-06-06
Federscheibenkupplung Ø 30mm; d1=6mm, d2=6mm |
100048790 |
|
RA-HC-25-06-06
Wendelkupplung aus Aluminium ∅ 25mm; d1=6mm, d2=6mm |
100048794 |
|
|
RA-HC-25-06-10
Wendelkupplung aus Aluminium ∅ 25mm; d1=6mm, d2=10mm |
100048795 |
