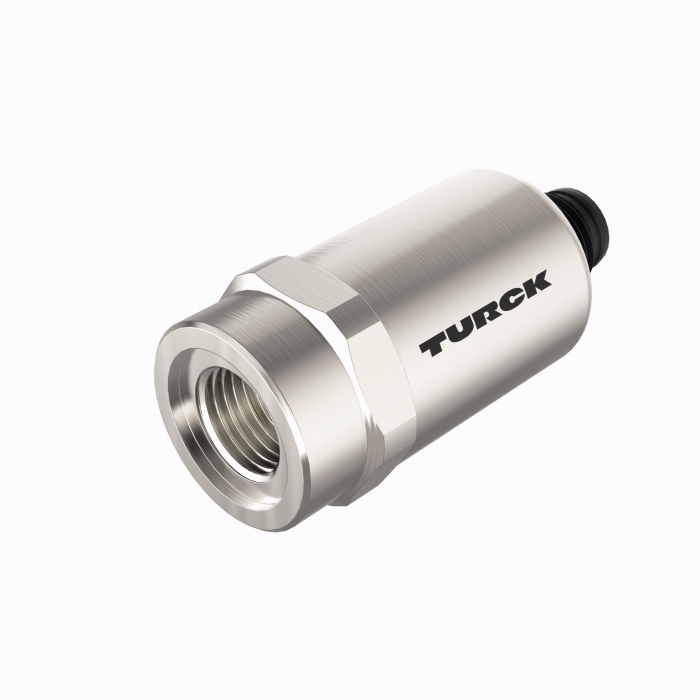

Produkt PT100R-2001-IOL-H1141
Drucktransmitter
IO-Link mit 2 Schaltausgängen
Bestellnummer: 100022478- Voll verschweißte Metallmesszelle
- Druckbereich 0 ... 100 bar rel.
- 18…33 VDC (IO-Link-Mode)
- 9…33 VDC (SIO-Mode)
- Schließer/Öffner, 2x PNP/NPN‐Ausgänge, IO-Link

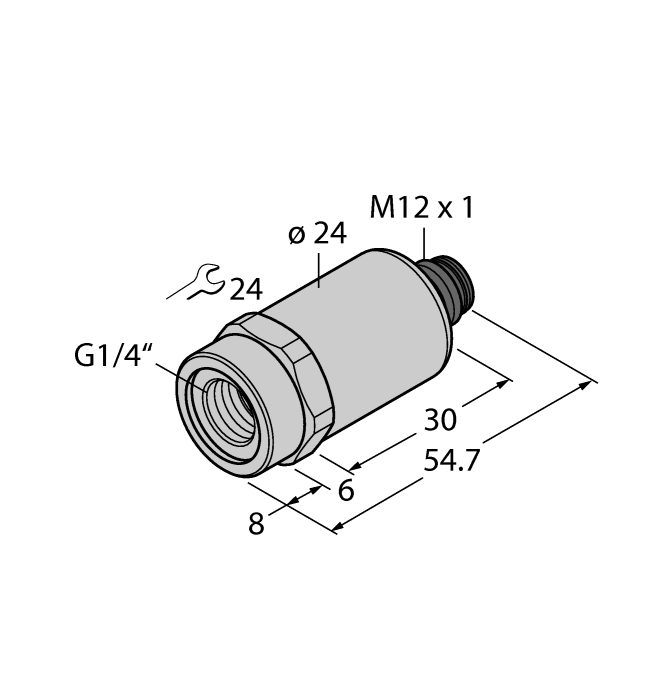

- Prozessanschluss G1/4“ Innengewinde vorne dichtend
- Steckergerät, M12x1
Allgemeine Daten
| EAN | 4047101530339 |
| eCl@ss-Code (V5.1.4): | 27200614 -/- Piezoresistiver Sensor (Absolut- u. Relativdruck) |
| Warentarifnummer / Zolltarifnummer | 90262020000 |
| Ursprungsland | CH |
| Gewicht | 98 g |
Technische Daten
| Bauform | ohne Anzeige |
| Prozessanschluss | G 1/4″ Innengewinde (vorne dichtend) |
| Druckart | Relativdruck |
| Druckbereich bar | 0…100 bar |
| Druckbereich psi | 0…1450.38 psi |
| Betriebsspannung | 18…33 VDC |
| Elektrischer Ausgang | 2 x Schaltausgang |
| Kommunikationsprotokoll | IO-Link |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Gehäusewerkstoff | Edelstahl/Kunststoff, 1.4404 (AISI 316L)/Polyarylamid 50% GF UL 94 V-0 |
| Werkstoff Druckaufnehmer | Edelstahl 1.4435 (AISI 316L) |
| Medientemperatur | -40…+135 °C |
| Umgebungstemperatur | -30…+85 °C |
| Schutzart | IP67 |
| Zulassungen | CE, Metrological Certification (RUS), cULus |
Datenblätter
| deutsch | 952 KB |
| englisch | 951 KB |
| französisch | 952 KB |
| spanisch | 952 KB |
| tschechisch | 952 KB |
| niederländisch | 951 KB |
| rumänisch | 952 KB |
| russisch | 877 KB |
| polnisch | 953 KB |
| chinesisch | 1041 KB |
| türkisch | 952 KB |
Handbuch
| Getting started - FDT/DTM Frame PACTware | 19735 KB |
| IO-Link – einfach, durchgängig, effizient | 1266 KB |
| IO-Link Parameterhandbuch | 408 KB |
Konfigurationsdatei
Konfigurationssoftware
Kurzbetriebsanleitung
Produktübersicht
Produktflyer
Zulassung
Anschlusszubehör
|
RKC4.4T-P7X2-2/TXL
Anschlussleitung, M12-Kupplung, gerade, 4-polig, 2 LED, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6626795 |
|
WKC4.4T-P7X2-2/TXL
Anschlussleitung, M12-Kupplung, gewinkelt, 4-polig, 2 LED, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6626173 |
|
RKC4.4T-2/TXL
Anschlussleitung, M12-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625503 |
|
WKC4.4T-2/TXL
Anschlussleitung, M12-Kupplung, gewinkelt, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625515 |
|
|
WKC4.4T-2/TEL
Anschlussleitung, M12-Kupplung, gewinkelt, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PVC, schwarz; cULus-Zulassung |
6625025 |
|
|
RKC4.4T-2/TEL
Anschlussleitung, M12-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PVC, schwarz; cULus-Zulassung |
6625013 |
Funktionszubehör
|
USB-2-IOL-0002
IO-Link-Master mit integrierter USB-Schnittstelle |
6825482 |
