Produkt BIM-PST-Y1X
Magnetfeldsensor
für Pneumatikzylinder
Bestellnummer: 10570- quaderförmig, Höhe 16 mm
- aktive Fläche vorne
- Kunststoff, PA12‐GF30
- magnet‐induktiver Sensor
- DC 2‐Draht, nom. 8,2 VDC
- Ausgang gemäß EN 60947‐5‐6 (NAMUR)
- Kabelanschluss
- ATEX Kategorie II 2 G, Ex Zone 1
- ATEX Kategorie II 1 D, Ex Zone 20
- SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
- SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1
Allgemeine Daten
| EAN | 4047101145519 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. Näherungsschalter |
| Warentarifnummer / Zolltarifnummer | 85365019000 |
| Ursprungsland | PL |
| Gewicht | 69 g |
Technische Daten
| Bauform | Quader |

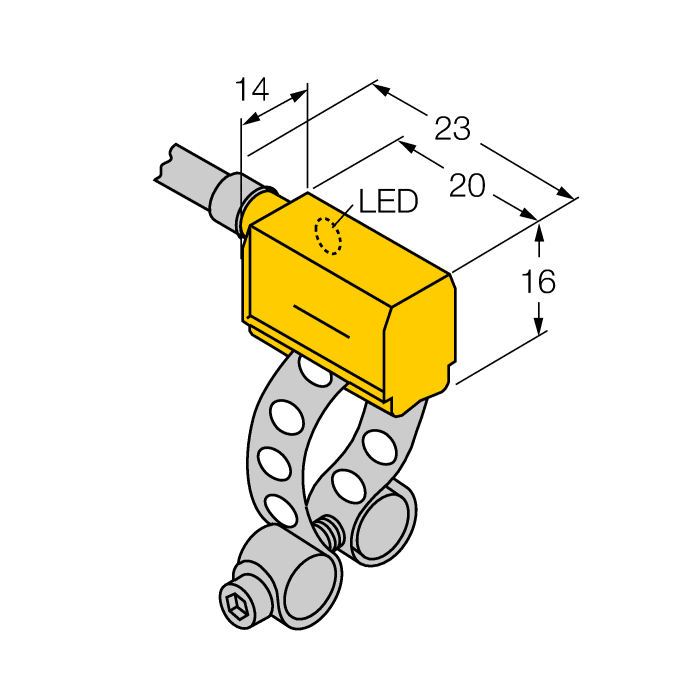

| Baugrösse | 23 x 14 x 16 mm, PST |
| Zylinderbauform | Rundzylinder |
| Betriebsspannung | nom. 8.2 VDC |
| Ausgangsfunktion | NAMUR |
| Elektrischer Anschluss | Kabel |
| Leitungslänge | 2.0 m |
| Gehäusewerkstoff | Kunststoff, PA12-GF30 |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP67 |
| Zulassungen | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Montagezubehör
|
KLP 80-VA
Montage auf Rundzylindern; Zylinderdurchmesser 25...80 mm; Werkstoff: Metall A2 1.4301 (ASI 304); 2 Zugbolzen (Werkstoff: Metall CuZn, alternativ Metall A2 1.4301 (ASI 304)), Zylinderschraube M 3 x 20 (DIN 912-A20) |
69654 |
|
|
KLP 200-VA
Montage auf Rundzylindern; Zylinderdurchmesser 80...200 mm Werkstoff: Metall A2 1.4301 (ASI 304); 2 Zugbolzen (Werkstoff: Metall CuZn, alternativ Metall A2 1.4301 (ASI 304)), Zylinderschraube M 3 x 20 (DIN 912-A20) |
6965302 |
Funktionszubehör
|
IMX12-DI01-2S-2T-0/24VDC
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508; Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Signal; abschaltbare Überwachung auf Drahtbruch und Kurzschluss; umschaltbar zwischen Arbeits- und Ruhestromverhalten; Signalverdopplung; abziehbare Schraubklemmen; 12,5 mm Breite; 24VDC Versorgungsspannung |
7580020 |
