Produkt RU80D-M18M-LIU8X2-H1141

Zoom
Zoom

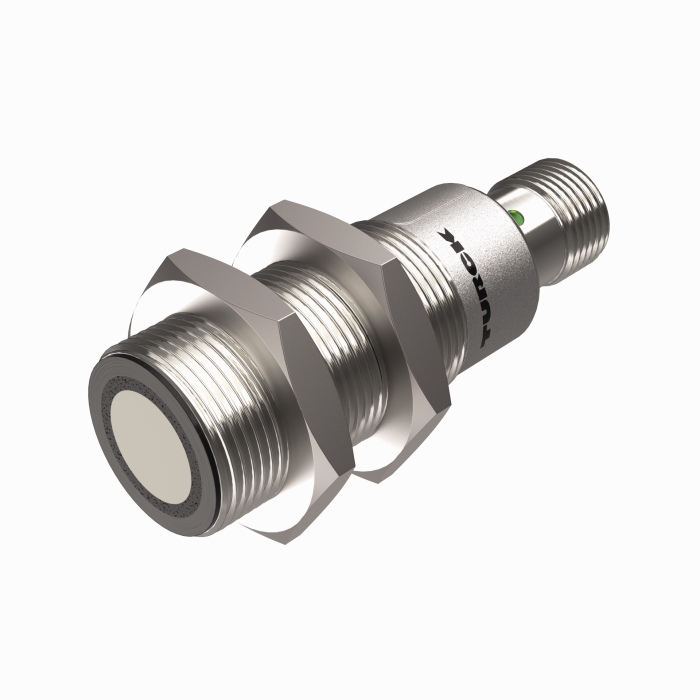

Ultraschallsensor

Reflexionstaster

Bestellnummer: 100039009

Glatte Schallwandlerfront
Zylindrische Bauform M18, vergossen
Anschluss über M12x1 Steckverbinder
Messbereich über Teach-In einstellbar
Temperaturkompensation

Blindzone: 8cm
Reichweite: 80cm
Auflösung: 1mm
Schalthysterese einstellbar
Schmale Schallkeule

1 x Schaltausgang, PNP/NPN, IO-Link, Teach-In, Synchronisation
1 x Analogausgang, 4…20 mA / 0...20 mA / 0…10 V
Programmierbar Schließer/Öffner
Prozesswertübergabe und Parametrierung über IO-Link
Betrieb als Reflexionsschranke einstellbar

Hide All Open All

Spezifikation
Download
Zubehör

Allgemeine Daten

EAN	4047101596427
eCl@ss-Code (V5.1.4):	27272803 -/- Ultraschall-Näherungsschalter
Warentarifnummer / Zolltarifnummer	85365019900
Ursprungsland	DE
Gewicht	56 g

Technische Daten

Funktion	Näherungsschalter
Betriebsart	Laufzeit
Bauform	Gewinderohr

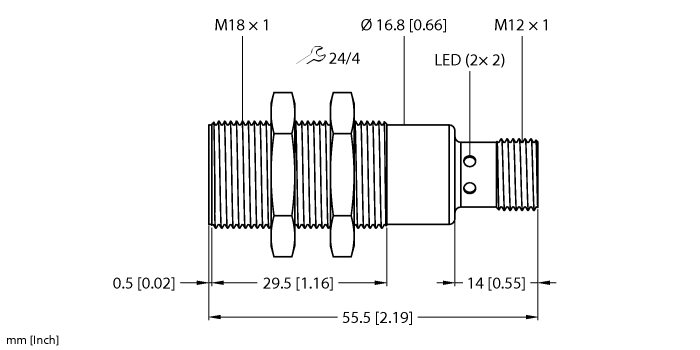

Baugrösse	M18 x 1
Abstrahlrichtung	gerade
Reichweite	80…800 mm
Auflösung	1 mm
Betriebsspannung	18…30 VDC
Schaltelementfunktion	Schließer/Öffner
Ausgangsfunktion	PNP/NPN, Analogausgang
Spannungsausgang	0…10 V
Stromausgang	4…20 mA
Kommunikationsprotokoll	IO-Link
Elektrischer Anschluss	Steckverbinder, M12 x 1
Gehäusewerkstoff	Metall, CuZn, vernickelt
Umgebungstemperatur	-25…+70 °C
Schutzart	IP67
Zulassungen	CE, cULus
Besondere Merkmale	Synchronisation, Teach-Eingang, Chemikalienresistent

Datenblätter

deutsch	1395 KB
englisch	1394 KB
französisch	1395 KB
spanisch	1395 KB
tschechisch	1395 KB
niederländisch	1394 KB
rumänisch	1395 KB
russisch	1407 KB
polnisch	1396 KB
chinesisch	1483 KB
türkisch	1396 KB

CAD-Datei

RU...D-M18M-...H1141 3D STP	458 KB

Handbuch

Parameter IO-Link

Konfigurationsdatei

IODD der Ultraschallsensoren der RU..D Serie	616 KB

Konfigurationssoftware

Turck Automation Suite TAS

Kurzbetriebsanleitung

Ultraschallsensoren RU80D-M18M-LIU8X2-H1141	1692 KB

Produktkatalog

Ultraschallsensoren	1888 KB

Zulassung/Erklärung

EU-Konformitätserklärung	152 KB

Montagezubehör

	MW18 Befestigungswinkel für Gewinderohrsensoren; Werkstoff: Edelstahl A2 1.4301 (AISI 304)	6945004

Funktionszubehör

	USB-2-IOL-0002 IO-Link-Master mit integrierter USB-Schnittstelle	6825482

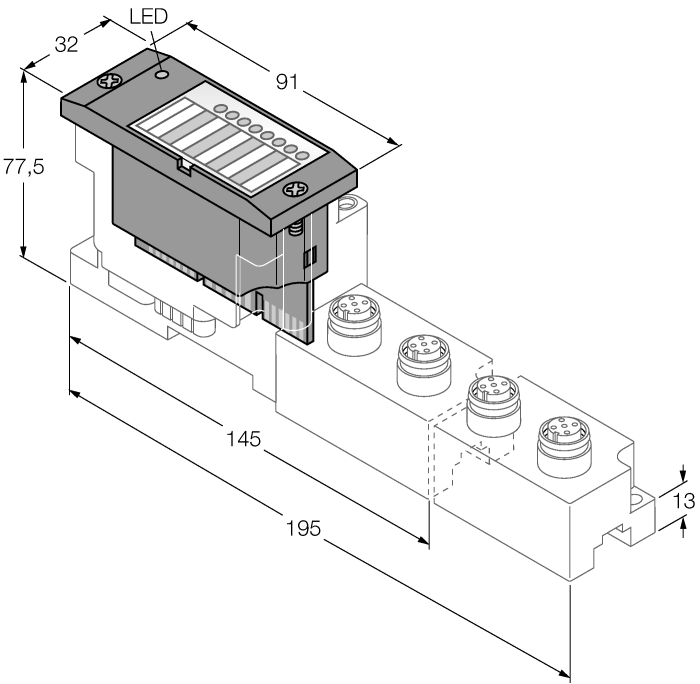

	BL67-4IOL 4-kanaliges IO-Link Master Modul für das modulare BL67 I/O-System	6827386

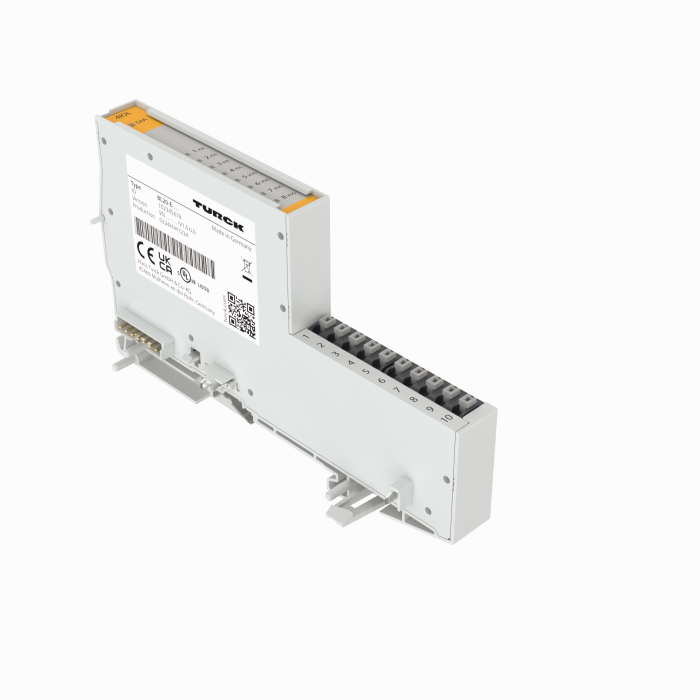

	BL20-E-4IOL 4-kanaliges IO-Link-Master-Modul für das modulare BL20-I/O-System	6827385
	TBEN-S2-4IOL kompaktes Multiprotokoll-I/O-Modul, 4 IO-Link Master 1.1 Class A, 4 universelle digitale PNP-Kanäle 0.5 A	6814024
