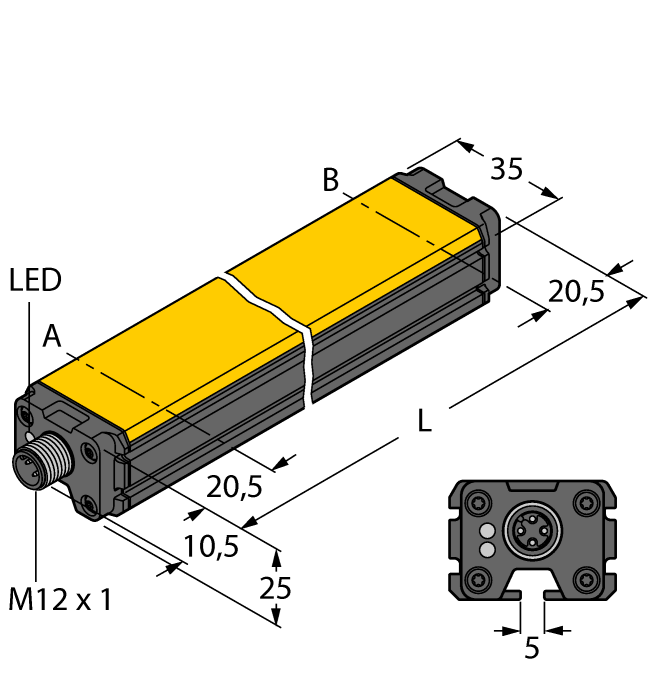

Produkt WIM100-Q25L-LIU5X2-H1141
Magnetisch betätigter Linearwegsensor
Bestellnummer: 1536630- Quader, Aluminium / Kunststoff
- Vielseitige Montagemöglichkeiten
- Messbereichs‐Anzeige über LED
- Unempfindlichkeit gegenüber Fremdmagnetfeldern
- Extrem kurze Blindzonen
- 4‐Draht, 15...30 VDC
- Analogausgang
- 0...10 V und 4...20 mA
- Steckverbinder, M12 x 1

Allgemeine Daten
EAN | 4047101200539 |
eCl@ss-Code (V5.1.4): | 27270705 -/- Magnetischer Wegsensor |
Warentarifnummer / Zolltarifnummer | 90318020000 |
Ursprungsland | DE |
Gewicht | 300 g |
Technische Daten
Bauform | Profil |
Messprinzip | Magnetisch |
Messbereich | 100 mm [3.94 in] |
Betriebsspannung | 15…30 VDC |
Ausgangsfunktion | Analogausgang |
Spannungsausgang | 0…10 V |
Stromausgang | 4…20 mA |
Elektrischer Anschluss | Steckverbinder, M12 x 1 |
Gehäusewerkstoff | Aluminium/Kunststoff, PA6-GF30 |
Umgebungstemperatur | -25…+75 °C |
Schutzart | IP67 |
Montagezubehör
![]() |
M1-Q25L

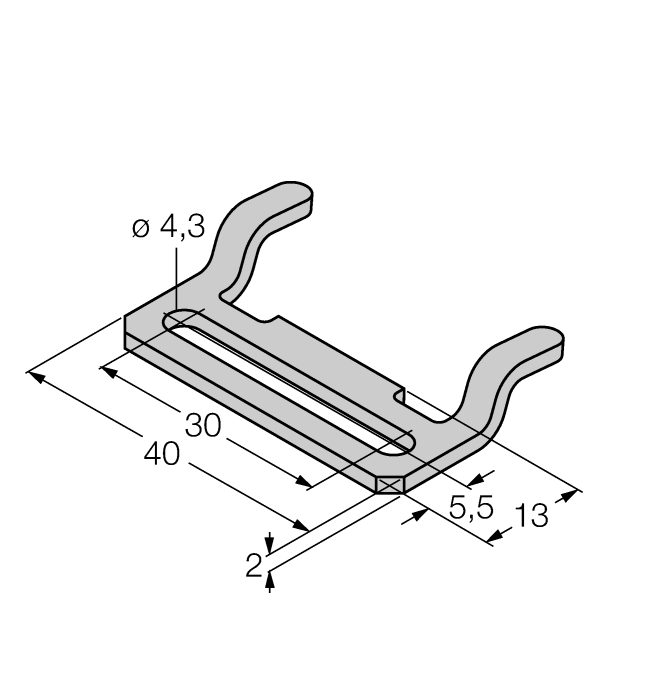

Montagefuß für Linearwegsensoren LI-Q25L; Material Aluminium; 2 Stück pro Beutel |
6901045 |
![]() |
M2-Q25L.
Montagefuß für Linearwegsensoren LI-Q25L; Material Aluminium; 2 Stück pro Beutel |
6901046 |
![]() |
MB1-Q25
Montageklammer für Linearwegsensor Q25L; Material: Edelstahl; 2 Stück pro Beutel |
6901026 |
![]() |
MB2.1-Q25(4PCS)
Montagewinkel für Linearwegsensoren Q25L zur Montage auf Pneumatikzylindern (40...60 mm); Material: Edelstahl; 4 Stück pro Beutel |
6901027 |
![]() |
MB2.2-Q25(4PCS)

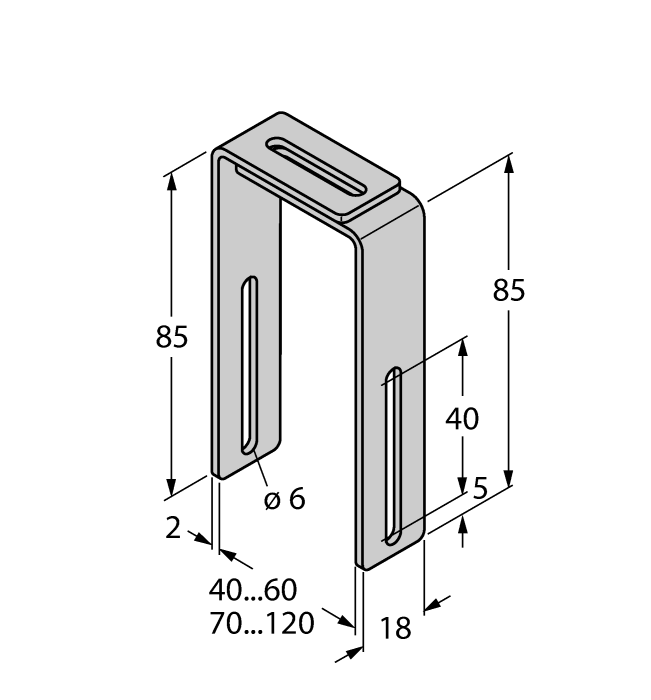

Montagewinkel für Linearwegsensoren Q25L, zur Montage auf Pneumatikzylindern (70...120 mm); Material: Edelstahl; 4 Stück pro Beutel |
6901028 |
![]() |
M4-Q25L
Montagewinkel und Nutstein für Linearwegsensoren LI-Q25L; Material: Edelstahl; 2 Stück pro Beutel |
6901048 |
![]() |
MN-M4-Q25
Nutstein mit M4-Gewinde für rückseitiges Sensorprofil beim Linearwegsensor LI-Q25L; Material: St verzinkt; 10 Stück pro Beutel |
6901025 |
![]() |
DM-Q12
Betätigungsmagnet; Quader Kunststoff; erreichbarer Schaltabstand 58 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 49 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...5 mm |
6900367 |
![]() |
DMR15-6-3
Betätigungsmagnet, Ø 15 mm (Ø 3 mm), h: 6 mm; erreichbarer Schaltabstand 36 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 32 mm auf BIM-EG08; bei Linearwegsensoren mit Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...4 mm |
6900216 |
![]() |
DMR20-10-4
Betätigungsmagnet; Ø 20 mm (Ø 4 mm), h: 10 mm; erreichbarer Schaltabstand 59 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 50 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...4 mm |
6900214 |
![]() |
DMR31-15-5
Betätigungsmagnet, Ø 31 mm (Ø 5 mm), h: 15 mm; erreichbarer Schaltabstand 90 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 78 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...5 mm |
6900215 |
Anschlusszubehör
![]() |
RKC4.4T-2/TEL
Anschlussleitung, M12-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PVC, schwarz; cULus-Zulassung |
6625013 |
Funktionszubehör
![]() |
IM43-13-SR
Grenzwertsignalgeber; einkanalig; Eingang 0/4...20mA oder 0/2...10V; Versorgung eines Zweidraht- oder Dreidraht- Transmitters/Sensors; Grenzwerteinstellung über Teach-Taster; Drei Relaisausgänge mit je einem Schließer; abziehbare Klemmenblöcke; 27 mm Breite; Universelle Betriebsspannung 20...250VUC; weitere Grenzwertsignalgeber im Katalog Interfacetechnik |
7540041 |
