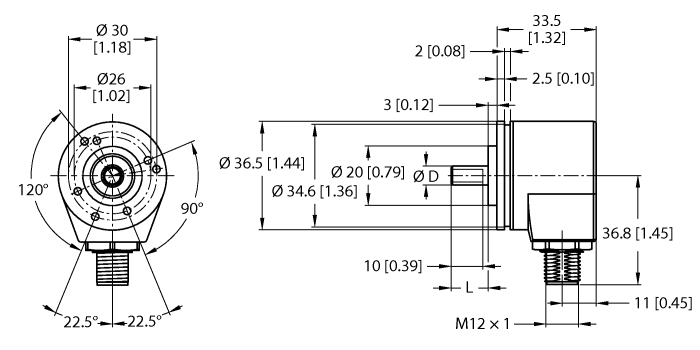

Produkt REI-04Q6C-2H500-H1181
Inkrementaler Drehgeber
Industrial-Line
Bestellnummer: 100011152- Klemmflansch, Ø 36,5mm
- Vollwelle, Ø 6mm x 12,5mm mit Fläche
- Optisches Messprinzip
- Wellenmaterial: rostfreier Stahl
- Schutzart Welle IP50
- Schutzart Gehäuse IP65
- ‐20 ... +85 °C
- max. 12000 U / min
- 8...30 VDC
- Push-Pull/HTL mit Invertierung
- Impulsfrequenz max. 200 kHz
- Steckverbinder, M12 x 1, 8-polig
- 500 Impulse pro Umdrehung

Allgemeine Daten
EAN | 4047101550306 |
eCl@ss-Code (V5.1.4): | 27270502 -/- Drehgeber, inkremental |
Warentarifnummer / Zolltarifnummer | 90318080000 |
Ursprungsland | IN |
Gewicht | 114 g |
Technische Daten
Encoder-Line | Industrial-Line |
Technologie | optisch |
Ausgangsart | Inkremental |
Wellenart | Vollwelle |
Wellendurchmesser D (mm) | 6 |
Flanschdurchmesser | Ø 36.5 mm |
Flanschart | Klemmflansch |
Auflösung Inkremental | 500 ppr |
Betriebsspannung | 8…30 VDC |
Ausgangsfunktion | Push-Pull/HTL, mit Invertierung |
Elektrischer Anschluss | Steckverbinder, M12 x 1 |
Gehäusewerkstoff | Aluminium chromatiert |
Umgebungstemperatur | -20…+85 °C |
Schutzart Welle | IP50 |
Schutzart | IP65 |
Montagezubehör
![]() |

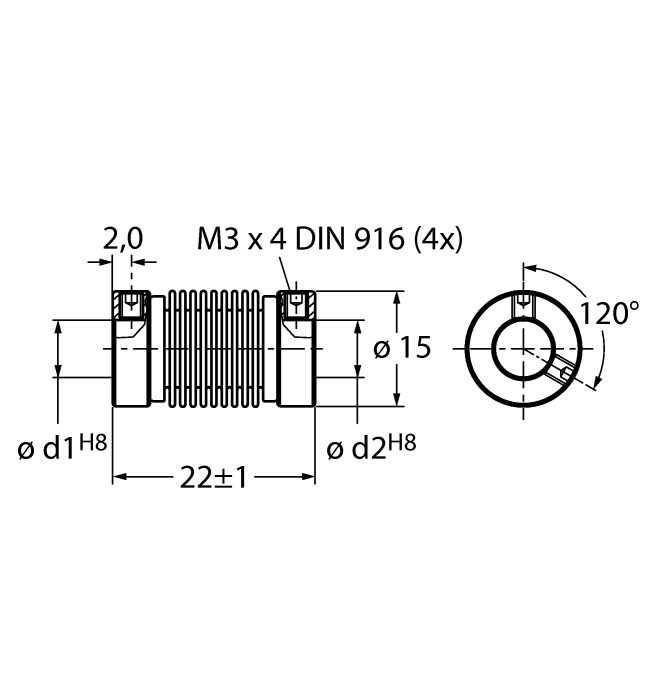

RCS-15-06-04
Balgkupplung, Außendurchmesser: 15 mm, Bohrungsdurchmesser: 6 mm/4 mm |
1545363 |
![]() |
RCS-15-06-06
Balgkupplung, Außendurchmesser: 15 mm, Bohrungsdurchmesser: 6 mm/6 mm |
1545362 |
![]() |
RCS-15-08-06
Balgkupplung, Außendurchmesser: 15 mm, Bohrungsdurchmesser: 8 mm/6 mm |
1545361 |
![]() |
RA-BC-20-06-06
Balgkupplung mit Aluminiumnabe Ø 20mm; d1=6mm, d2=6mm |
100048777 |
![]() |
RA-BC-20-06-08
Balgkupplung mit Aluminiumnabe Ø 20mm; d1=6mm, d2=8mm |
100048778 |
![]() |
RA-BC-20-06-10
Balgkupplung mit Aluminiumnabe Ø 20mm; d1=6mm, d2=10mm |
100048779 |
![]() |
RA-BC-E-20-06-06
Balgkupplung aus Edelstahl Ø 20mm; d1=6mm, d2=6mm |
100048785 |
![]() |
RA-BC-E-20-06-10
Balgkupplung aus Edelstahl Ø 20mm; d1=6mm, d2=10mm |
100048786 |
![]() |

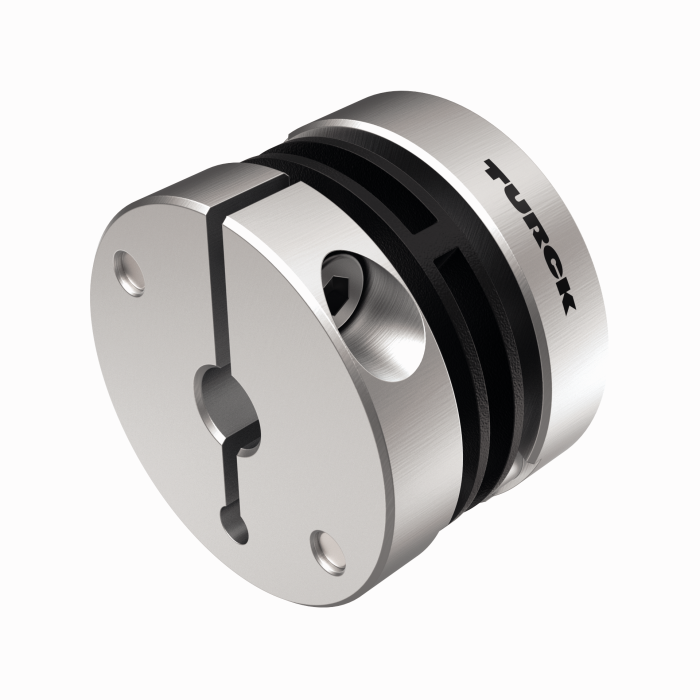

RA-SDC-30-06-10
Federscheibenkupplung Ø 30mm; d1=6mm, d2=10mm |
100048791 |
![]() |
RA-SDC-30-06-06
Federscheibenkupplung Ø 30mm; d1=6mm, d2=6mm |
100048790 |
![]() |
RA-HC-25-06-06
Wendelkupplung aus Aluminium ∅ 25mm; d1=6mm, d2=6mm |
100048794 |
![]() |
RA-HC-25-06-10
Wendelkupplung aus Aluminium ∅ 25mm; d1=6mm, d2=10mm |
100048795 |
Anschlusszubehör
![]() |
RKC8T-2/TXL
Anschlussleitung, M12-Kupplung, gerade, 8-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625142 |
![]() |
WKC8T-2/TXL
Anschlussleitung, M12-Kupplung, gewinkelt, 8-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung |
6625145 |
Funktionszubehör
![]() |

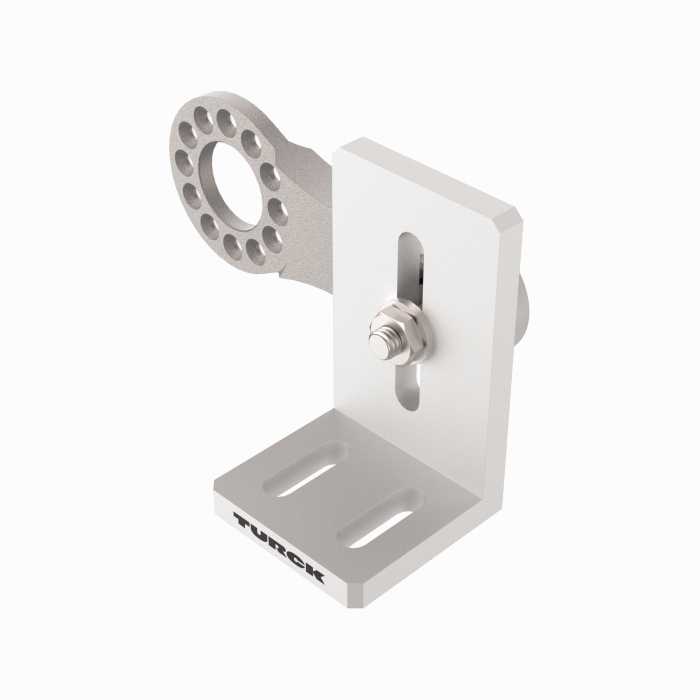

RA-SAB-5-20
Drehgeberfederarm für kleine Inkrementalencoder mit 36,5 mm und 40 mm Flansch; Empfohlene Anpresskraft 5 N; Maximale Anpresskraft 20 N |
100038292 |
![]() |

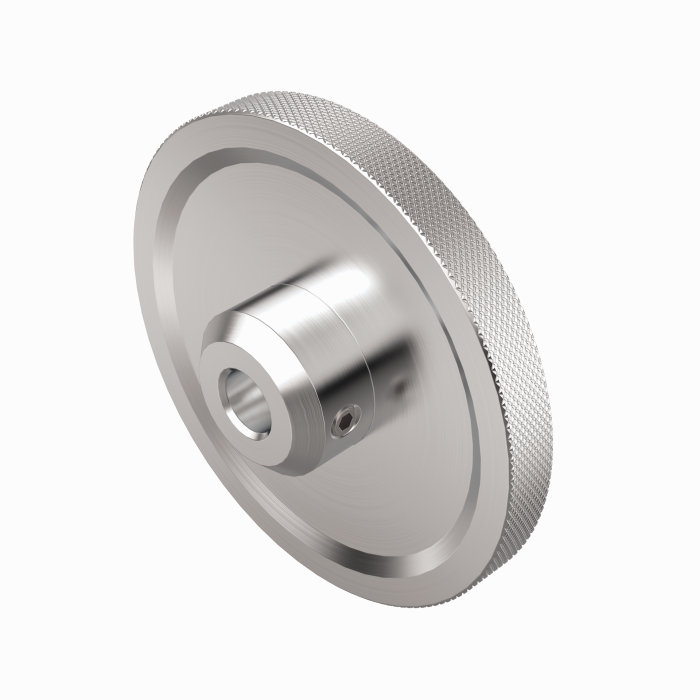

RA-MW-200-5.5-DK1-6
Messrad aus Aluminium (Kreuzrändel) für Drehgeber; Umfang 0,2 m, Breite 5,5 mm, D = 6 mm |
100038295 |
![]() |

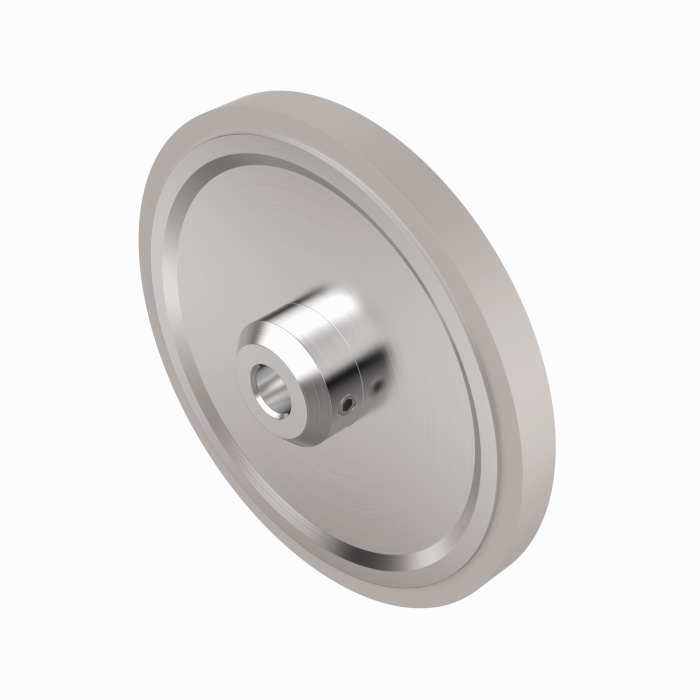

RA-MW-200-6.5-PS1-6
Messrad aus Aluminium (PU glatt) für Drehgeber; Umfang 0,2 m, Breite 6,5 mm, D = 6 mm |
100038296 |
![]() |

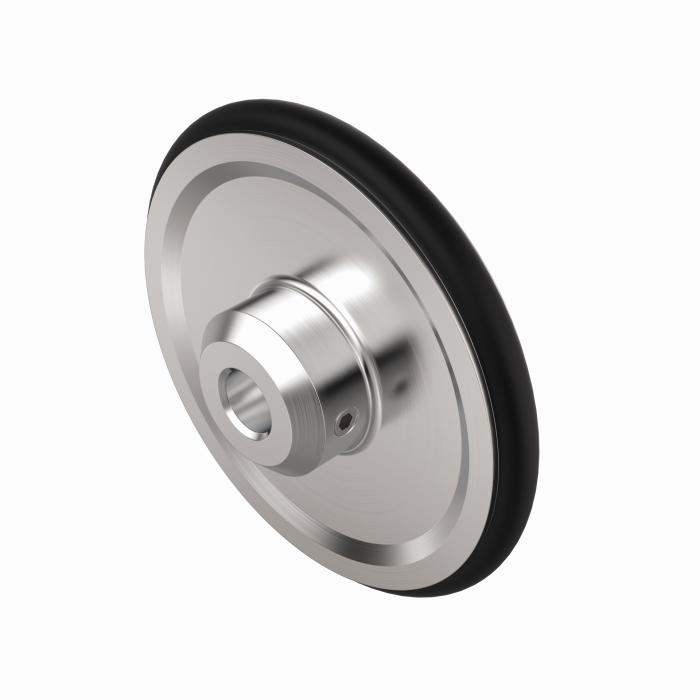

RA-MW-200-5.5-OR1-6
Messrad aus Aluminium (O-Ring) für Drehgeber; Umfang 0,2 m, Breite 5,5 mm, D = 6 mm |
100038298 |
![]() |

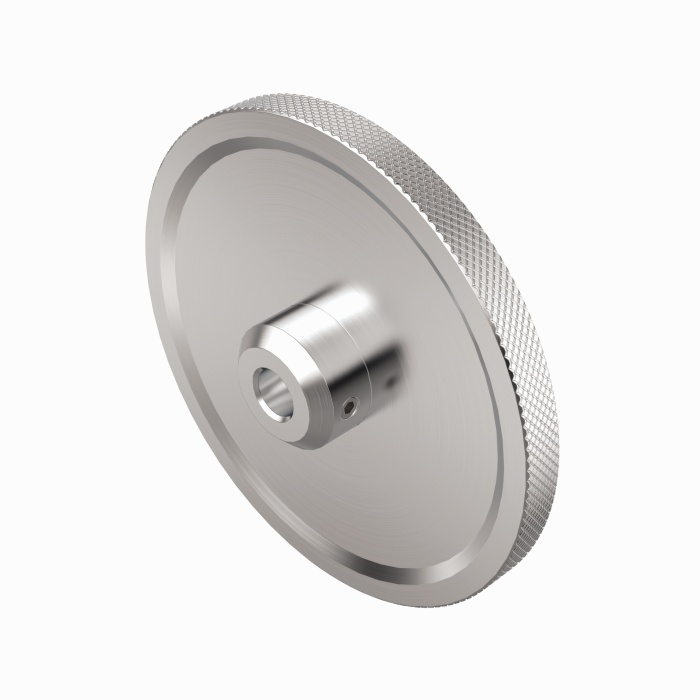

RA-MW-B0-5.5-DK1-6
Messrad aus Aluminium (Kreuzrändel) für Drehgeber; Umfang 6″, Breite 5,5 mm, D = 6 mm |
100038299 |
![]() |
RA-MW-B0-6.5-PS1-6
Messrad aus Aluminium (PU glatt) für Drehgeber; Umfang 6″, Breite 6,5 mm, D = 6 mm |
100038300 |
![]() |

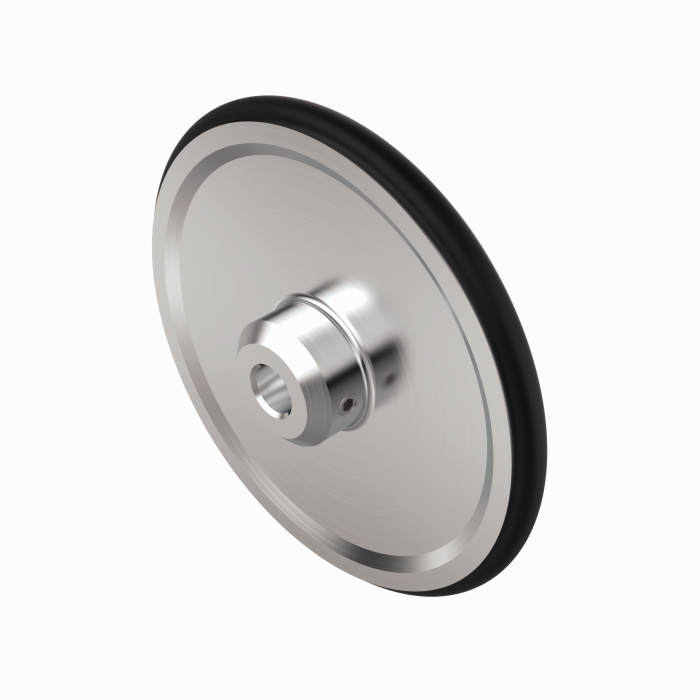

RA-MW-B0-5.5-OR1-6
Messrad aus Aluminium (O-Ring) für Drehgeber; Umfang 6″, Breite 5,5 mm, D = 6 mm |
100038301 |
