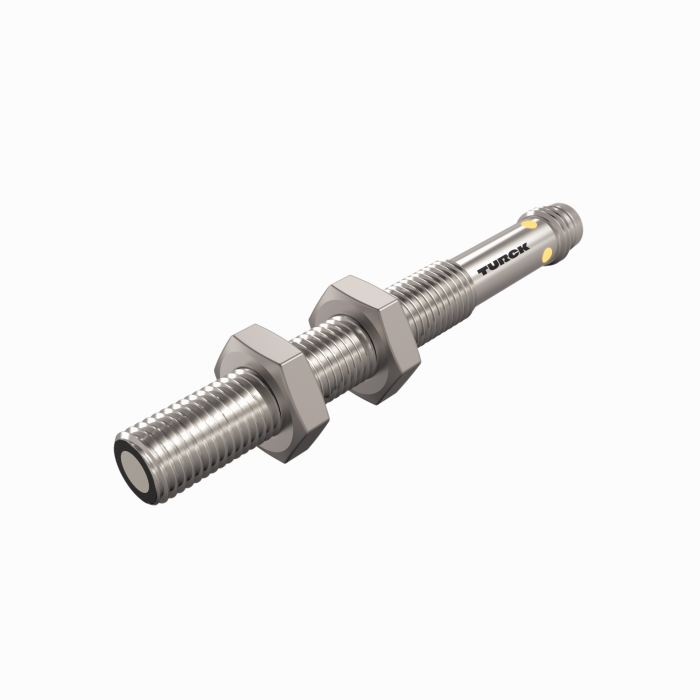

Produkt RU10U-M08-UP8X-V1141

Zoom
Zoom

Ultraschallsensor

Reflexionstaster

Bestellnummer: 100003157

Glatte Schallwandlerfront

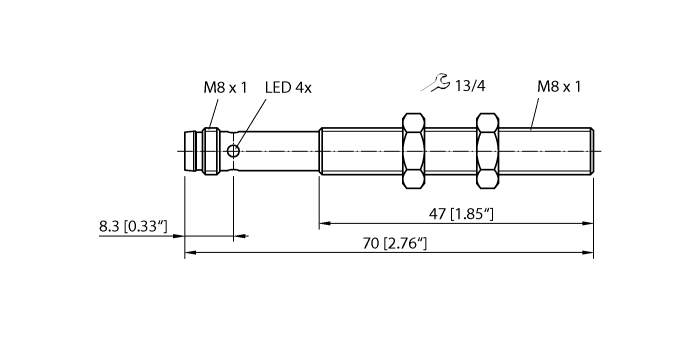

Zylindrische Bauform M08, vergossen
Anschluss über M8x1 Steckverbinder
Teachbereich über Anschlussleitung einstellbar

Blindzone: 2cm
Reichweite: 10cm
Auflösung: 0.2mm
Öffnungswinkel der Schallkeule: +/- 9°

1xSchaltausgang, PNP
Einstellbar über Teach-In
Parametrierbar Schließer/Öffner
IO-Link

Hide All Open All

Spezifikation
Download
Zubehör

Allgemeine Daten

EAN	4047101476118
eCl@ss-Code (V5.1.4):	27272803 -/- Ultraschall-Näherungsschalter
Warentarifnummer / Zolltarifnummer	85365019900
Ursprungsland	DE
Gewicht	23 g

Technische Daten

Funktion	Näherungsschalter
Betriebsart	Laufzeit
Bauform	Gewinderohr
Baugrösse	M8 x 1
Reichweite	20…100 mm
Auflösung	0.2 mm
Betriebsspannung	15…30 VDC
Schaltelementfunktion	Schließer/Öffner
Ausgangsfunktion	PNP
Kommunikationsprotokoll	IO-Link
Elektrischer Anschluss	Steckverbinder, M8 x 1
Gehäusewerkstoff	Metall, CuZn, vernickelt
Umgebungstemperatur	0…+50 °C
Schutzart	IP67
Zulassungen	CE, cULus

Datenblätter

deutsch	2001 KB
englisch	1996 KB
französisch	1997 KB
spanisch	2023 KB
tschechisch	1996 KB
niederländisch	1996 KB
rumänisch	1997 KB
russisch	2057 KB
polnisch	1997 KB
chinesisch	2095 KB
türkisch	1998 KB

CAD-Datei

3D-1 (STP)	92 KB

Handbuch

Parameter IO-Link	303 KB

Konfigurationsdatei

IODD der Ultraschallsensoren der RU Serie	630 KB

Konfigurationssoftware

Turck Automation Suite TAS

Kurzbetriebsanleitung

Beipackzettel Ultraschallsensoren M08	242 KB

Zulassung/Erklärung

EU-Konformitätserklärung	457 KB

Montagezubehör

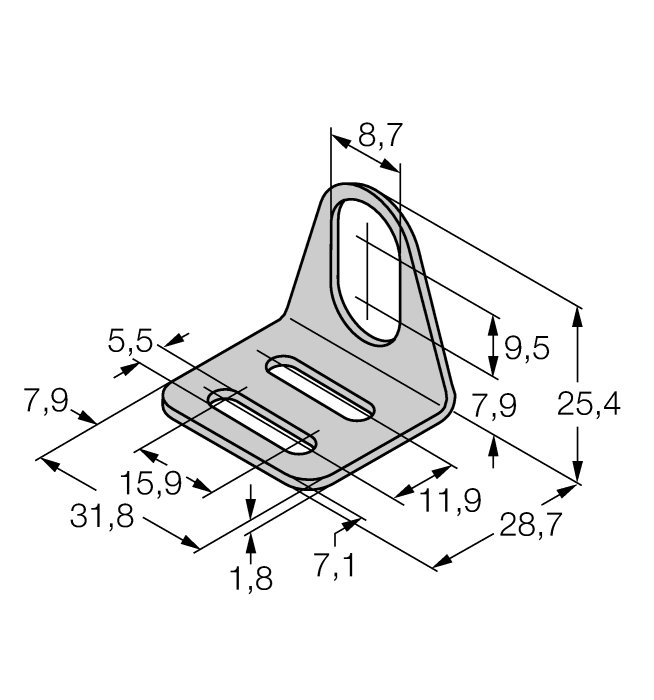

	MW08 Befestigungswinkel für Gewinderohrsensoren; Werkstoff: Edelstahl A2 1.4301 (AISI 304)	6945008
	BSS-08 Befestigungsschelle für Glatt -und Gewinderohrsensoren; Werkstoff: Polypropylen	6901322

Anschlusszubehör

	PKG4M-2/TEL Anschlussleitung, M8-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PVC, schwarz; cULus-Zulassung	6625061
	PKW4M-2/TEL Anschlussleitung, M8-Kupplung, gewinkelt, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PVC, schwarz; cULus-Zulassung	6625067

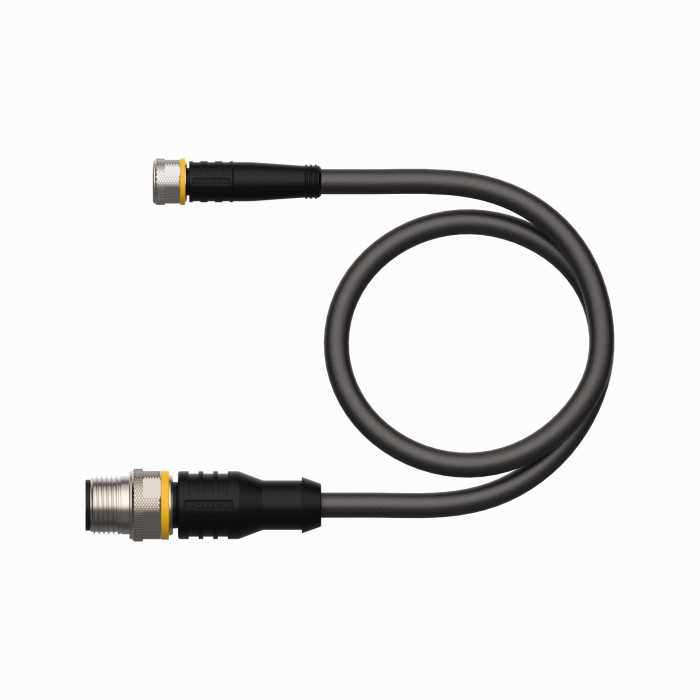

	PKG4M-2-RSC4.4T/TXL Verbindungsleitung, M8-Kupplung, gerade, 4-polig auf M12-Stecker, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6627063

Funktionszubehör

	TBEN-S2-4IOL kompaktes Multiprotokoll-I/O-Modul, 4 IO-Link Master 1.1 Class A, 4 universelle digitale PNP-Kanäle 0.5 A	6814024
	USB-2-IOL-0002 IO-Link-Master mit integrierter USB-Schnittstelle	6825482
