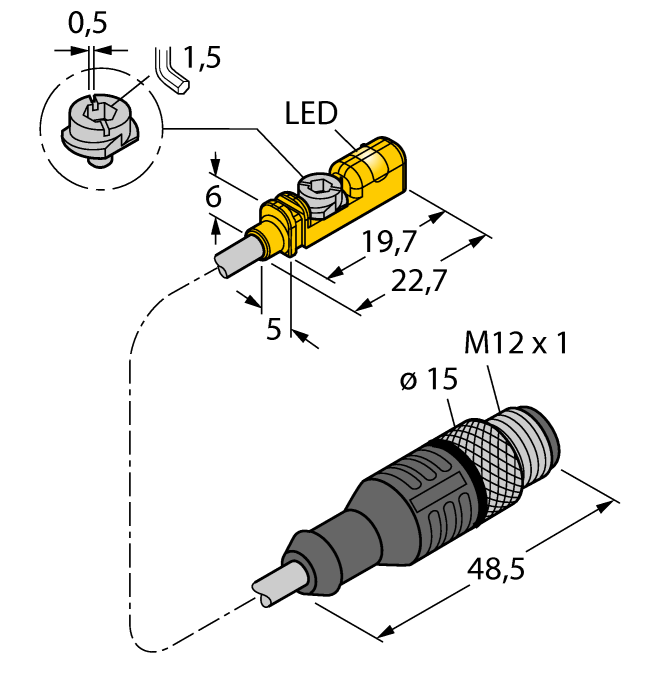

Produkt BIM-UNTK-AP7X-0.3-RS4
Magnetfeldsensor
Kompaktbauform für Kurzhubzylinder
Bestellnummer: 4686021- Für T‐Nut‐Zylinder ohne Montagezubehör
- Kurzes Gehäuse
- Optionales Zubehör zur Montage auf anderen Zylinderbauformen
- Einhandmontage möglich
- Feinjustage und Stopper direkt am Sensor montierbar
- stabile Befestigung
- Magneto‐resistiver Sensor
Allgemeine Daten
| EAN | 4047101276923 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. Näherungsschalter |
| Warentarifnummer / Zolltarifnummer | 85365019000 |
| Ursprungsland | PL |
| Gewicht | 19 g |
Technische Daten
| Bauform | Quader |
| Baugrösse | 19.7 x 5 x 6 mm, UNTK |
| Zylinderbauform | Schwalbenschwanz-Nut-Zylinder, T-Nut-Zylinder, Rundzylinder, Zuganker-Zylinder |
| Betriebsspannung | 10…30 VDC |
| Ausgangsfunktion | Schließer, PNP |
| Elektrischer Anschluss | Kabel mit Steckverbinder, M12 x 1 |
| Leitungslänge | 0.30 m |
| Gehäusewerkstoff | Kunststoff, PP |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP68 |
Montagezubehör
|

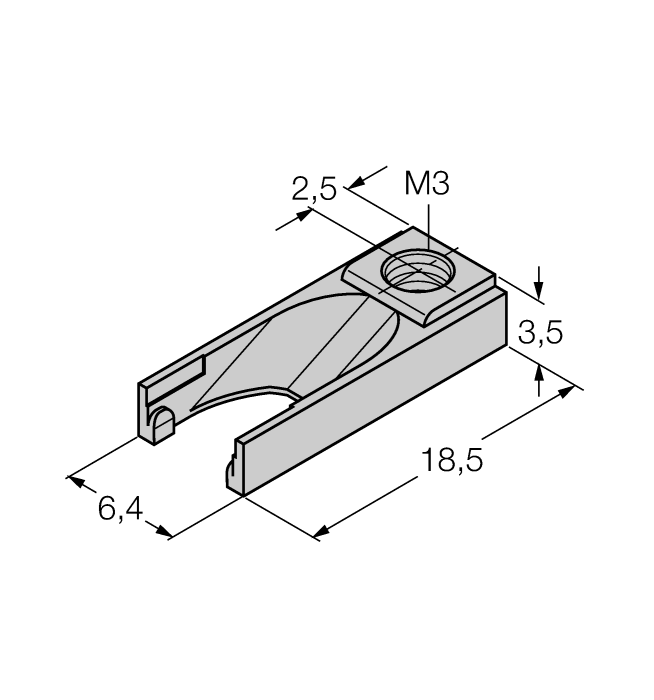

UNT-STOPPER
Zubehör zur Sicherung des Schaltpunktes auf T-Nutzylindern; In die Zubehöraufnahmenut des Sensors BIM-UNT einschnappbar; Werkstoff: Kunststoff |
4685751 |
|

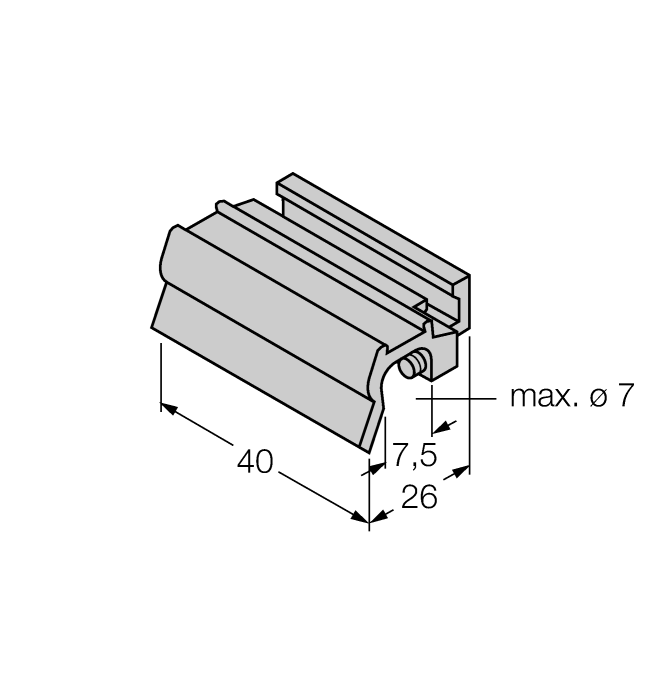

KLZ1-INT
Zubehör zur Montage des Sensors BIM-INT und BIM-UNT auf Zugankerzylinder; Zylinderdurchmesser: 32...40 mm; Werkstoff: Aluminium; weitere Zusatzhalterungen für unterschiedliche Zylinderdurchmesser auf Anfrage |
6970410 |
|

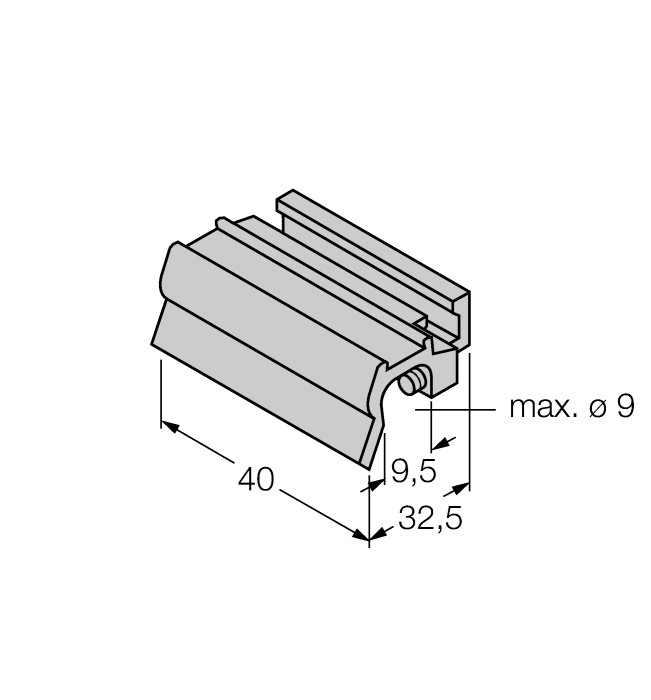

KLZ2-INT
Zubehör zur Montage des Sensors BIM-INT und BIM-UNT auf Zugankerzylinder; Zylinderdurchmesser: 50...63 mm; Werkstoff: Aluminium; weitere Zusatzhalterungen für unterschiedliche Zylinderdurchmesser auf Anfrage |
6970411 |
|

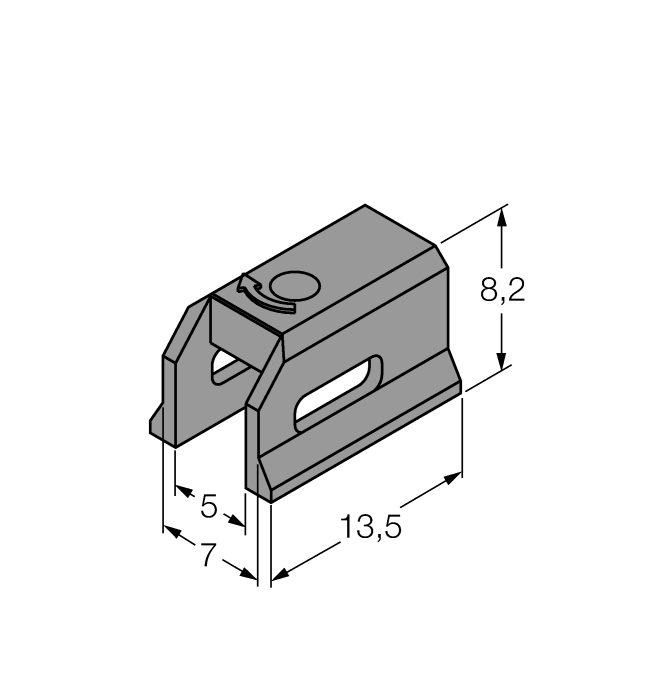

KLDT-UNT2
Klemmstück zur Montage von Magnetfeldsensoren auf Schwalbenschwanznutzylinder; Nutbreite: 7 mm; Werkstoff: PPS |
6913351 |
|

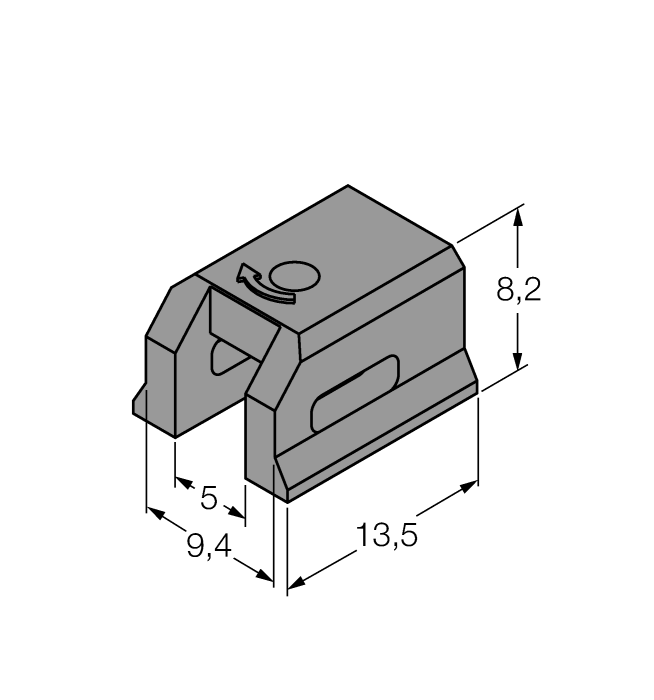

KLDT-UNT3
Klemmstück zur Montage von Magnetfeldsensoren auf Schwalbenschwanznutzylinder; Nutbreite: 9,4 mm; Werkstoff: PPS |
6913352 |
|

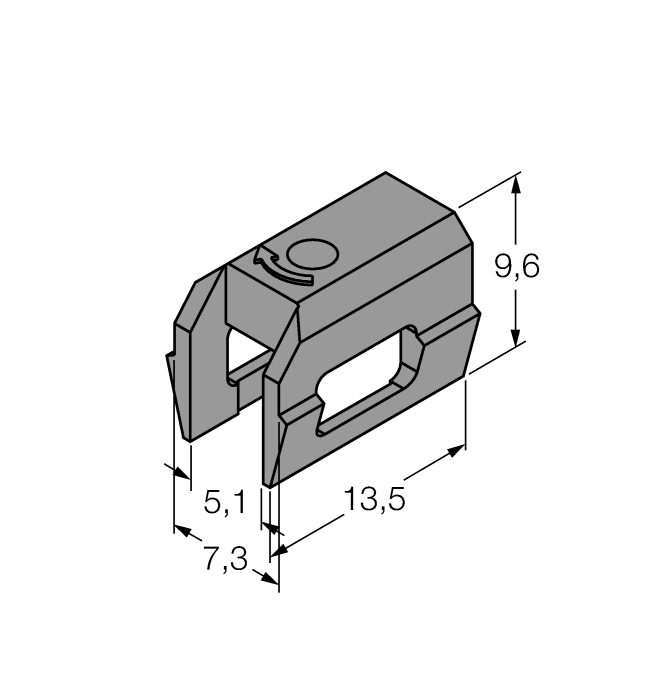

KLDT-UNT6
Klemmstück zur Montage von Magnetfeldsensoren auf Schwalbenschwanznutzylinder; Nutbreite: 7,35 mm; Werkstoff: PPS |
6913355 |
