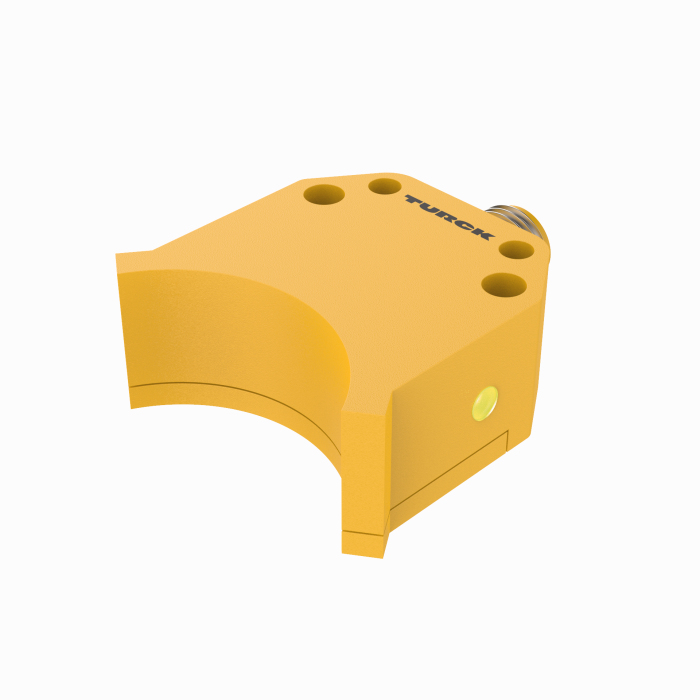

Produkt NI4-DS20-2AP6X2-H1141
Induktiver Sensor
Doppelsensor für Schwenkantriebe
Bestellnummer: 1650020- quaderförmig, Bauform DS20
- Kunststoff, PBT‐GF30‐VO
- zwei Schaltausgänge zur Überwachung der Stellung von Schwenkantrieben
- Montage auf allen Normantrieben
- 2 x Schließer, PNP‐Ausgang
- DC 4‐Draht, 10...30 VDC
Allgemeine Daten
| EAN | 4047101081664 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- induktive Näherungsschalter |
| Warentarifnummer / Zolltarifnummer | 85365019000 |
| Ursprungsland | DE |
| Gewicht | 51 g |
Technische Daten
| Bauform | Doppelsensor für Schwenkantriebe |

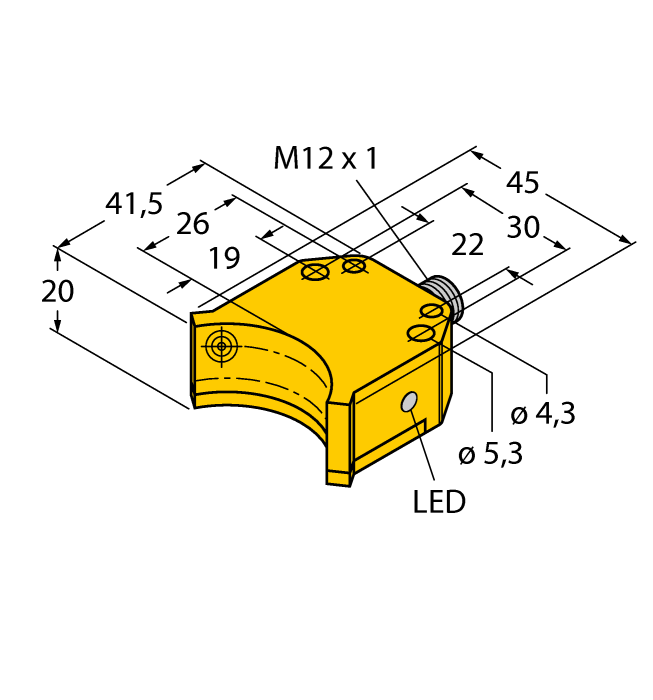

| Baugrösse | 42 x 45 x 20 mm, DS20 |
| Bemessungsschaltabstand | 4 mm |
| Einbaubedingungen | nicht bündig |
| Betriebsspannung | 10…30 VDC |
| Ausgangsfunktion | Schließer, PNP |
| Schaltfrequenz | 0.050 kHz |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Gehäusewerkstoff | Kunststoff, PBT-GF30-V0 |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP67 |
Montagezubehör
|

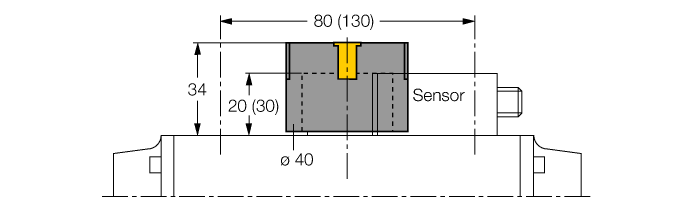

BTS-DS20-TP1
Betätigungsset (Puck) für Doppelsensoren; Endlage bedämpft; Lochbild auf Flanschfläche: 80 x 30 mm; Anschlusswelle (Wellenzapfen) Höhe: 20 mm / Ø: max. 30 mm |
6900155 |
|

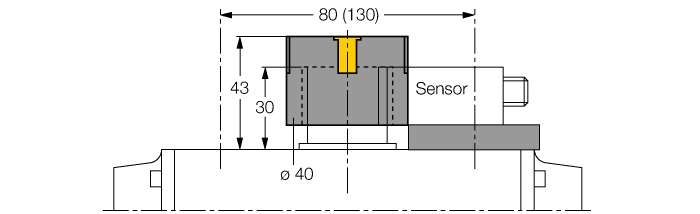

BTS-DS20-TK1
Betätigungsset (Puck) für Doppelsensoren; Endlage bedämpft; Lochbild auf Flanschfläche: 80 x 30 mm (130 x 30 mm); Anschlusswelle (Wellenzapfen) Höhe: 30 mm / Ø: max. 30 mm |
6900156 |
|

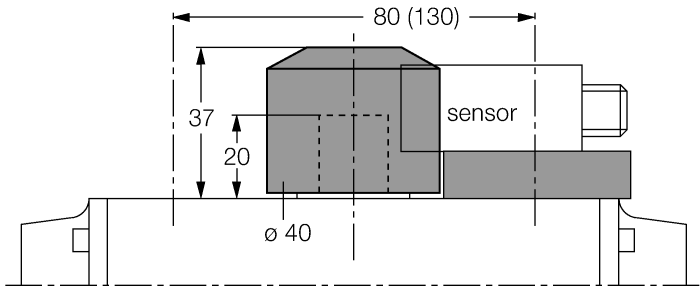

BTS-DS20-KEY
Betätigungsset (Puck) für Doppelsensoren; Endlage bedämpft und Schaltpunkt einstellbar; Lochbild auf Flanschfläche: 80 x 30 mm (130 x 30 mm); Anschlusswelle (Wellenzapfen) Höhe: 20 mm / Ø: max. 22 mm |
6900136 |
Anschlusszubehör
|
RKC4.4T-2/TEL
Anschlussleitung, M12-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PVC, schwarz; cULus-Zulassung |
6625013 |
